第二種電気工事士 (学科) 2026年度 上期 問47
47 / 50

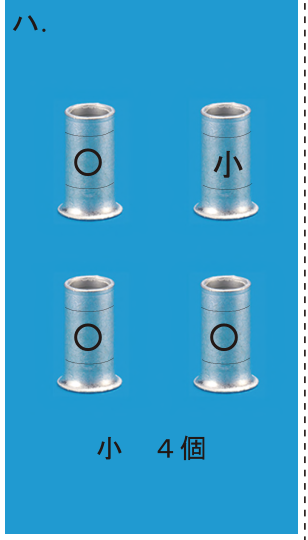

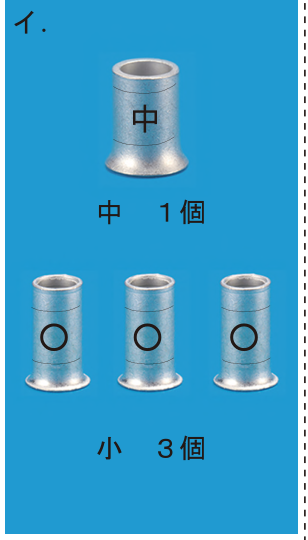

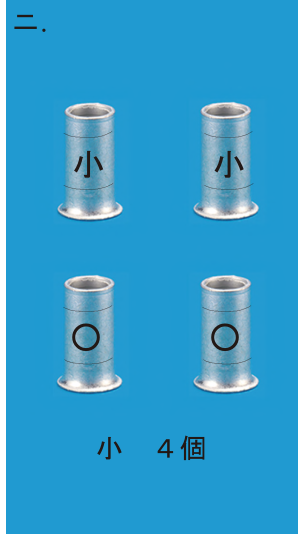

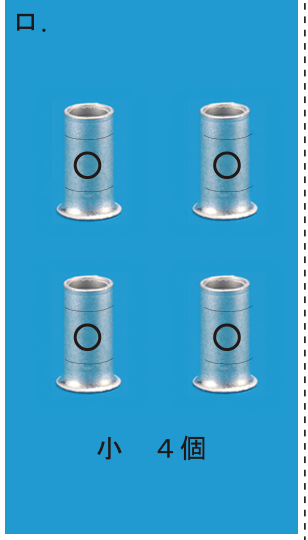

⑰で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類,個数及び圧着接続後の刻印との組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。また,写真に示すリングスリーブ中央の〇,小,中は刻印を表す。
正解と解説
表示する
正解 ハ
電線がすべてVVF1.6なので、2本の接続は小リングスリーブで刻印は「○」、3〜4本の接続は小リングスリーブで刻印は「小」となる。⑰のボックスでは2本接続が3か所、3〜4本接続が1か所となるため、小スリーブ4個で刻印は○が3個・小が1個の組合せになる。
