応用情報技術者 2009年 秋期 問30

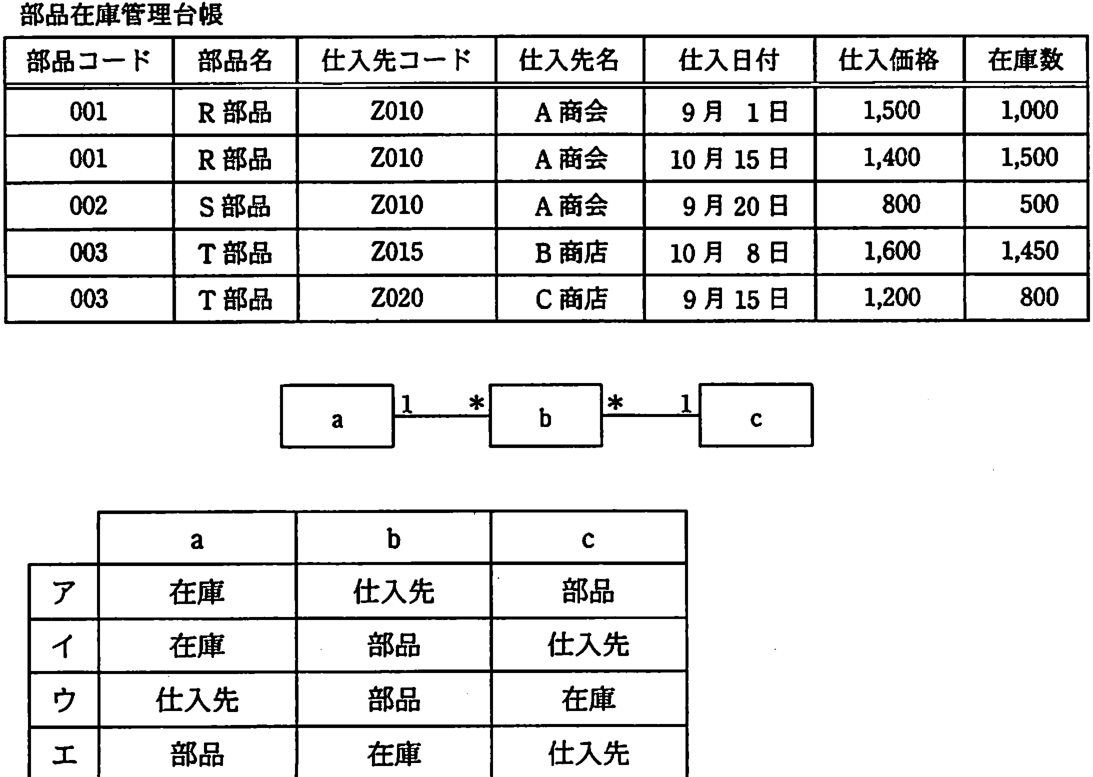

部品在庫管理台帳における、部品、仕入先。在庫の三つのエンティティの関係をデ ータモデルとして記述した。エンティティ a~c の組合せとして、適切なものはどれ か。ここで、1*は1対多の関連を表す。 部品在庫管理台帳 部品コード 部品名 仕入先コード 仕入先名 仕入日付 仕入価格 在庫数 R部品 Z010 A商会 9月1日 1,500 1,000 1,400 R部品 Z010 A商会 10月15日 1,500 S部品 Z010 A商会 9月20日 T部品 B商店 10月8日 1,600 1,450 T部品 Z020 1,200 C商店 9月15日 * * b C c a b 仕入先 部品

ア

イ

ウ

エ

正解と解説

表示する

正解 エ

1つの部品コードに対し部品名は1つ(部品)、1つの仕入先コードに対し仕入先名は1つ(仕入先)、そして仕入日付や仕入価格・在庫数は部品と仕入先の組合せごとに決まる(在庫)という関連から、エの組合せが正解です。
