応用情報技術者 2014年 秋期 問21
21 / 80

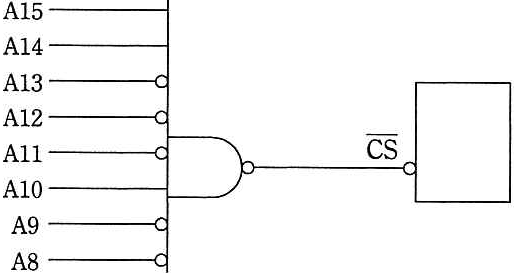

図の回路を用いてアドレスバスからCS号を作る。CS信号が1のときのアドレス 範囲はどれか。ここで、アドレスバスは A0~A15の16本で、AOがLSB とする。ま た、解答群の数値は16進数である。 A15 - A14- A13 A12 CS A11 A10 A9 A8
正解と解説
表示する
正解 エ
C400~C4FF
アドレスバスA8〜A15を論理回路でデコードしCS信号を生成しており、CSが1になるのは特定のアドレス上位ビットパターンのときです。その条件を満たすアドレス範囲(C400〜C4FF)が正解です。
