応用情報技術者 2014年 秋期 問27

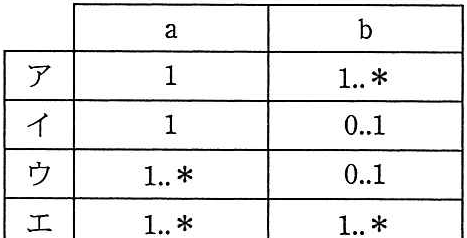

その月に受注した商品を、顧客ごとにまとめて月末に出荷する場合、受注クラスと 出荷クラスとの間の関連のa,bに入る多重度の組合せはどれか。ここで、出荷のデー タは実績に基づいて登録される。また,モデルの表記にはUML を用いる。 顧客 顧客番号 顧客名 : 顧客ごとに受注をまと めて月末に出荷する * 商品 受注 b 出荷 a * 商品番号 受注番号 出荷番号 商品名 受注日 出荷日 : b a

ア

イ

ウ

エ

正解と解説

表示する

正解 ウ

顧客ごとに複数の受注をまとめて月末に1回の出荷にするため、受注クラスと出荷クラスは多対一の関連になります。受注側は0以上、出荷側は1という多重度の組合せが正解です。
