応用情報技術者 2017年 秋期 問8
8 / 80

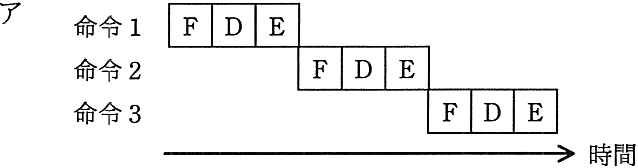

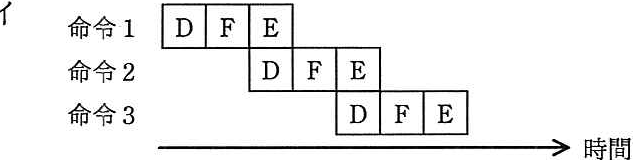

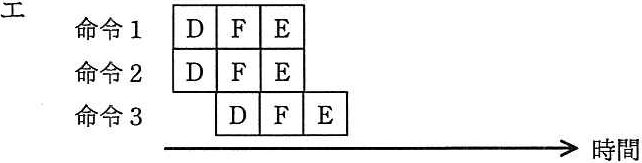

パイプライン制御を適切に表しているものはどれか。ここで、図中の記号 Dは解 読,Eは実行、Fは命令フェッチとする。
正解と解説
表示する
正解 ウ

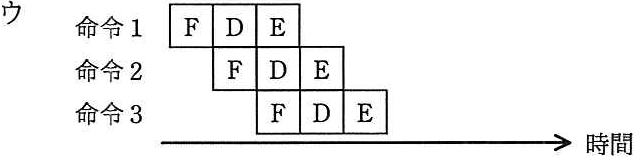

命令1 F D E 命令2 F D E 命令3 F D E →時間

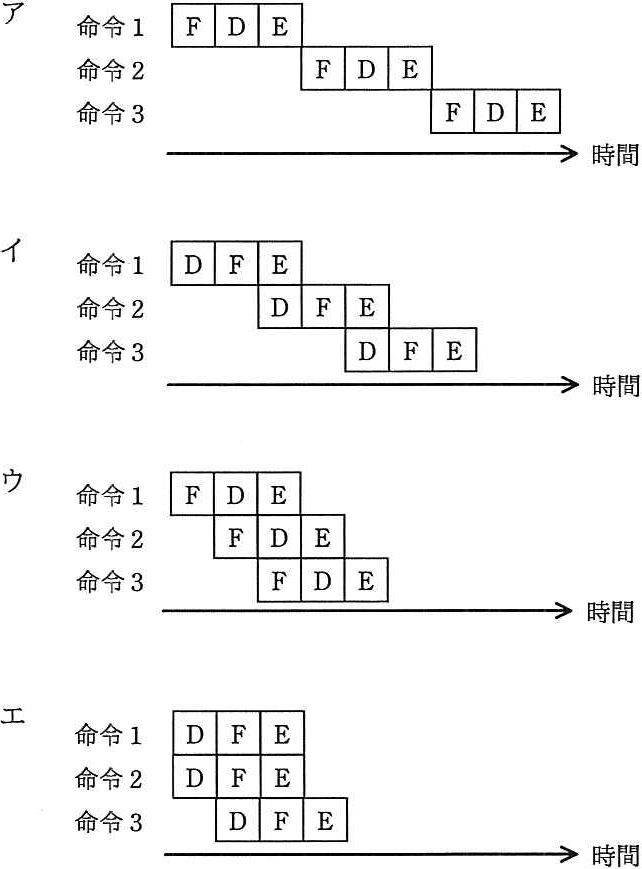

解答の図
パイプライン制御は、命令フェッチ(F)・解読(D)・実行(E)の各ステージを1段ずつずらして重ね合わせ、複数命令を並行処理します。ウのように命令ごとにF D Eが1つずつずれて重なる図が正しく、順序が乱れたものは適切ではありません。
