応用情報技術者 2018年 秋期 問26

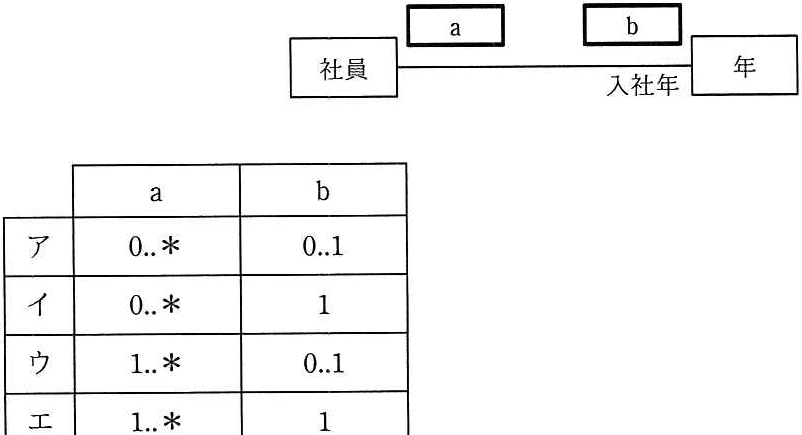

社員と年の対応関係を UML のクラス図で記述する。二つのクラス間の関連が次 の条件を満たす場合、a、bに入れる多重度の適切な組合せはどれか。ここで、“年” クラスのインスタンスは毎年存在する。 〔条件〕 (1) 全ての社員は入社年を特定できる。 (2)年によっては社員が入社しないこともある。 ■ b 社員 年 入社年 b a 0..* 0.1

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

条件(1)全社員は入社年を特定できるので、社員から見た年は必ず1(1..1)、条件(2)年によっては社員が入社しないので、年から見た社員は0以上(0..*)です。この多重度の組合せに合致する選択肢が正解でイです。全社員に必ず対応する年が1つある点が判断の鍵です。
