応用情報技術者 2018年 秋期 問31
31 / 80

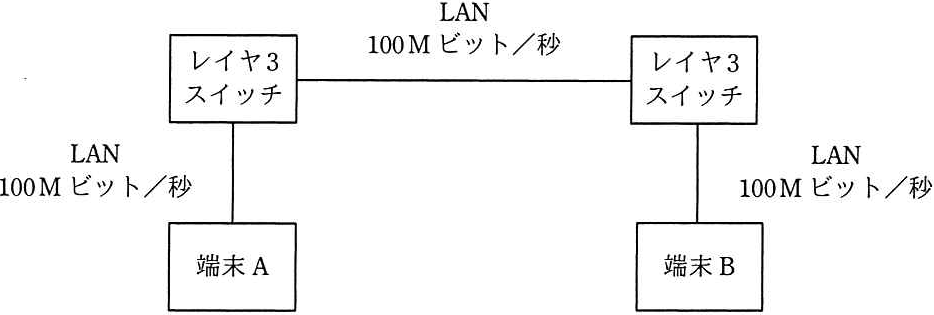

2台の端末と2台のレイヤ3スイッチが図のようにLAN で接続されているとき、 端末Aがフレームを送信し始めてから、端末Bがそのフレームを受信し終わるまで の時間は、およそ何ミリ秒か。 〔条件〕 フレーム長:1,000バイト LAN の伝送速度:100M ビット/秒 レイヤ3スイッチにおける1フレームの処理時間:0.2ミリ秒 レイヤ3スイッチは、1フレームの受備を完了してから送を開始する。 LAN 100M ビット/秒 レイヤ3 レイヤ3 スイッチ スイッチ LAN LAN 100M ビット/秒 100M ビット/秒 端末A 端末B
正解と解説
表示する
正解 エ
0.64
フレーム1000バイト=8000ビットを100Mビット/秒で送る伝送時間は0.08ミリ秒。区間は端末A→SW1→SW2→端末Bの3リンクで各0.08ミリ秒、加えてスイッチ2台の処理時間0.2ミリ秒×2=0.4ミリ秒。各スイッチは受信完了後に送出するストア&フォワードなので合計は約0.64ミリ秒となり正解はエです。
