応用情報技術者 2023年 春期 問22
22 / 80

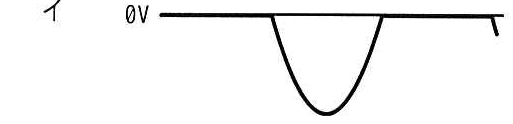

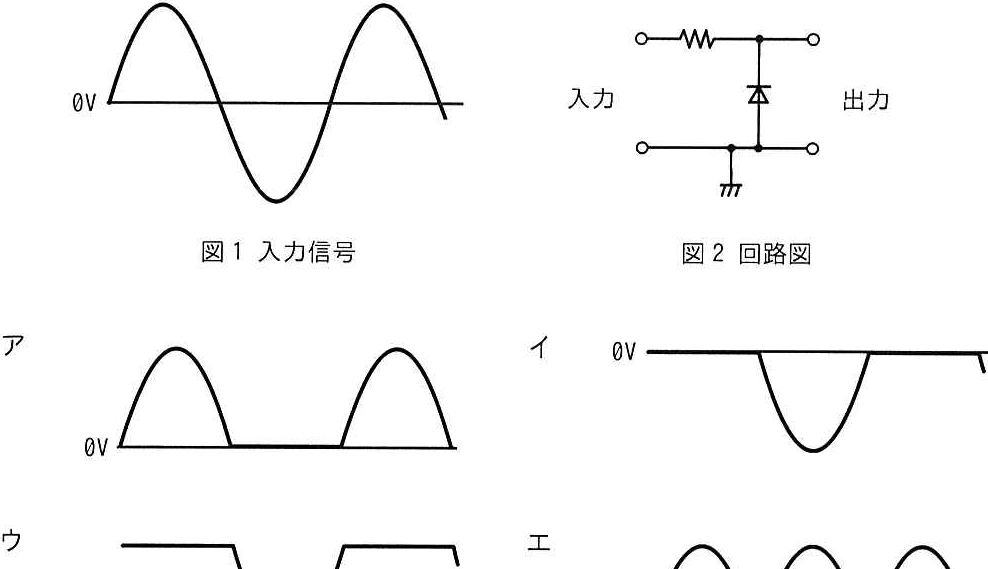

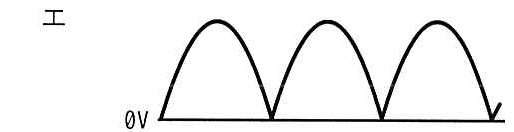

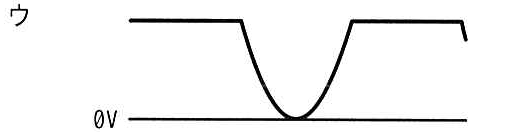

図1の電圧波形のを、図2の回路に入力したときの出力電圧の波形はどれか。 ここで、ダイオードの順電圧はOVであるとする。 + 入力 本 出力 図1 入力信号 図 2 回路図 wAA1 ov- 1 / ゥ - 12 =
正解と解説
表示する

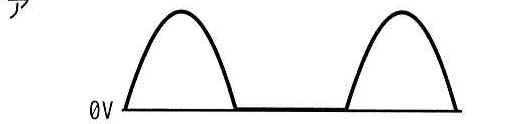

正解 ア
ダイオードの整流作用により入力波形の一部がカットされた出力波形を選ぶ問題で、順電圧0Vのダイオードが導通・非導通する向きに応じて片側の電圧だけが出力されます(図は直接参照できません)。回路の向きに従って該当する波形が(ア)になります。
