応用情報技術者 2023年 春期 問29

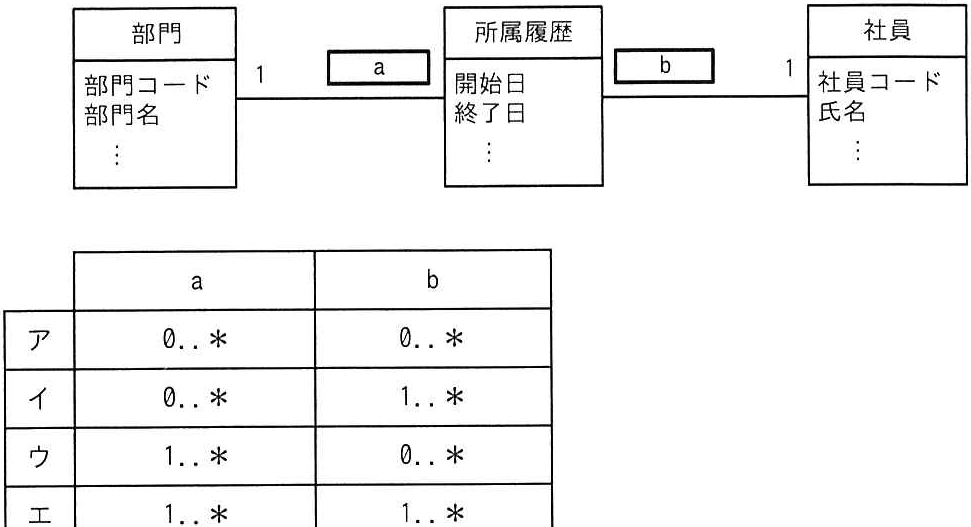

UMLを用いて表した図のデータモデルのa、bに入れる多重度はどれか。 〔条件〕 (1)部門には1人以上の社員が所属する。 (2) 社員はいずれか一つの部門に所属する。 (3) 社員が部門に所属した履歴を所属履歴として記録する。 所属履歴 社員 部門 a b 開始日 社員コード 部門コード 終了日 氏名 部門名 a b 0..* 0..*

ア

イ

ウ

エ

正解と解説

表示する

正解 エ

条件より部門には1人以上の社員が所属し(部門から見て社員は1以上)、社員は必ずいずれか1つの部門に所属します。所属履歴を介した関連の多重度a・bはいずれも1..*となるので(エ)が正解です(図は直接参照できません)。
