システム監査技術者 2025年 秋期 問21

データモデルを解釈してオブジェクト図を作成した。解釈の誤りを適切に指摘した 記述はどれか。ここで、モデルの表記にはUMLを用い、オブジェクト図の一部の属性 の表示は省略した。 注文 顧客 商品 * * 注文番号 商品番号 顧客番号 顧客名 注文日 商品名 注文数 住所 価格 データモデル 123456:注文 47型テレビ:商品 注文日=2025-03-18 注文数=2 A商店:顧客 123457:注文 2ドア冷蔵庫:商品 注文日=2025-03-18 注文数=1 123459:注文 ドラム式洗濯機:商品 B産業:顧客 注文日=2025-03-20 注文数=3 オブジェクト図

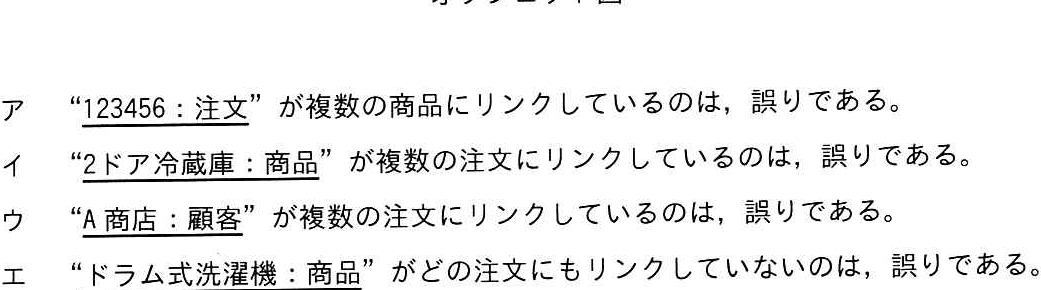

ア

イ

ウ

エ

正解と解説

表示する

正解 ア

データモデルの多重度に照らしてオブジェクト図の解釈の誤りを指摘する問題です。注文と商品、注文と顧客の多重度(『*』など)を確認し、その多重度に反したリンク(または本来リンクすべきなのに欠けているリンク)を指摘した記述が正解です。図の多重度と矛盾するリンクを指摘した選択肢が答えとなります。
