データベーススペシャリスト 2019年 春期 問4

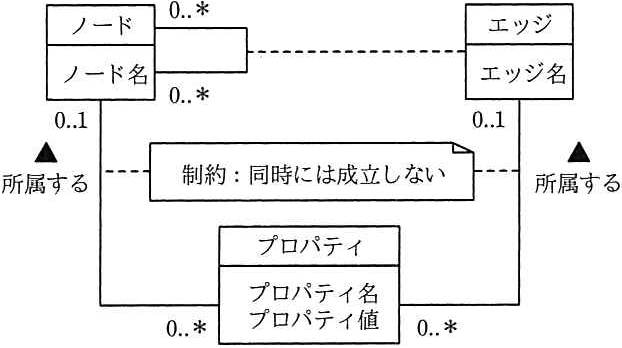

プロパティグラフを表した図のデータモデルを適切に解釈したオブジェクト図は どれか。ここで、モデルの表記にはUMLを用いる。 0..* ノード エッジ ノード名 エッジ名 0.* 0.1 0..1 A A 制約:同時には成立しない 所属する 所属する プロパティ プロパティ名 プロパティ値 0..* 0..*

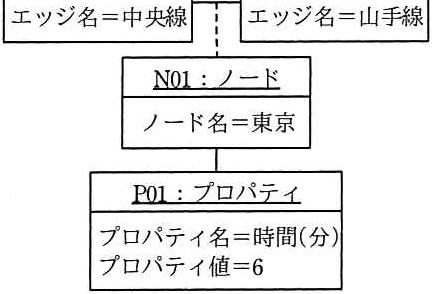

ア

イ

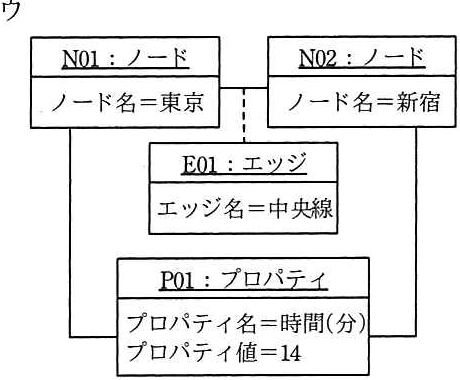

ウ

エ

正解と解説

表示する

正解 イ

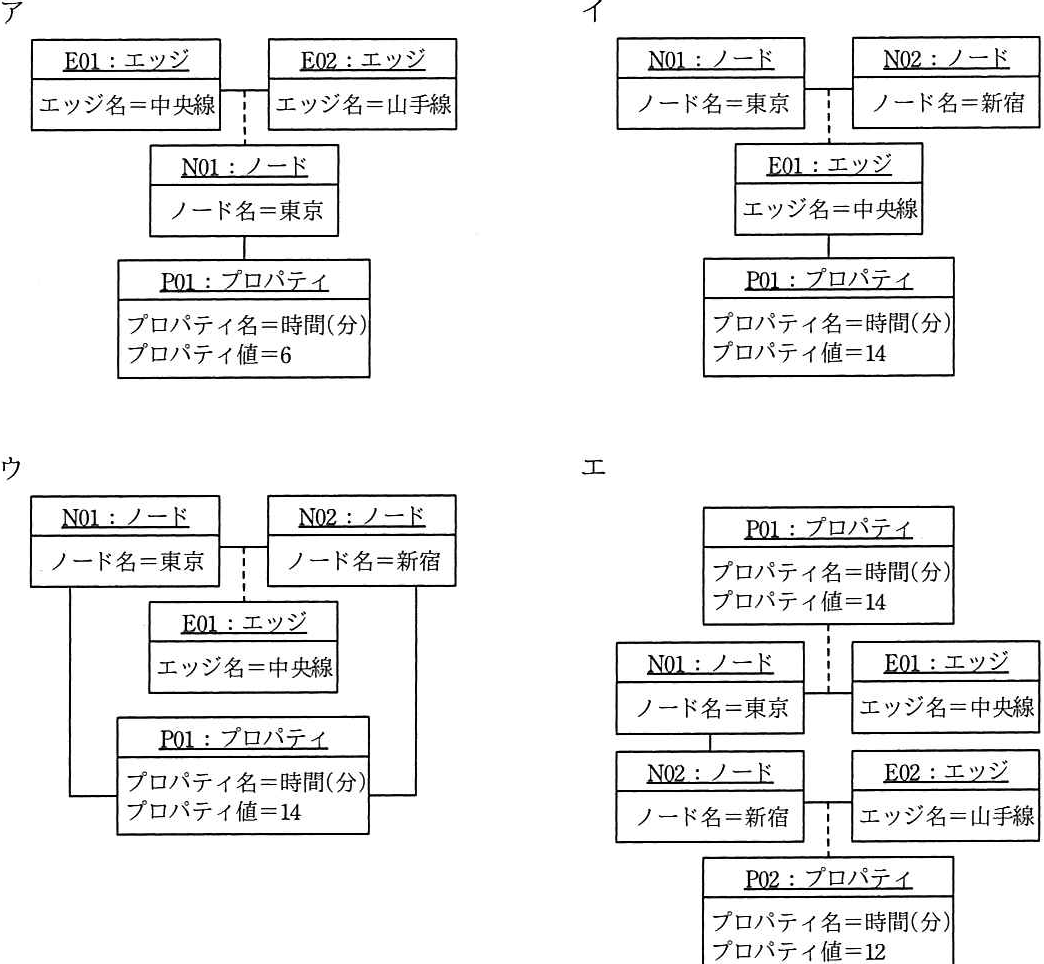

解答の図

プロパティグラフではノード同士をエッジで結び、エッジがプロパティ(例:所要時間)を持つ。図では東京ノードと新宿ノードを中央線・山手線のエッジが結び、各エッジに時間のプロパティが付く構造を、正しくオブジェクト図に展開した選択肢イが適切。エッジとプロパティの対応関係が正しく表現されている点が判断基準。
