データベーススペシャリスト 2019年 春期 問5

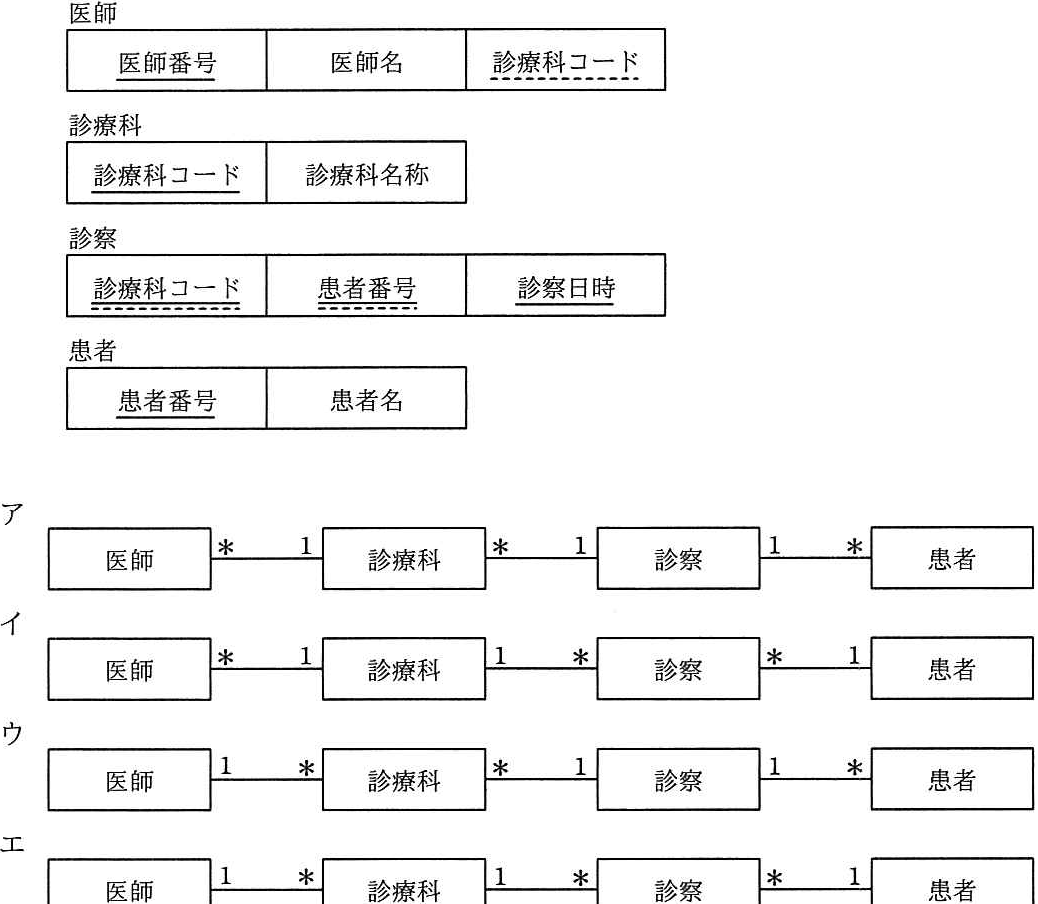

四つの表の関係を表す E-R 図として、適切なものはどれか。ここで、1*は1 対多の関連を表し、実線の下線は主キーを、破線の下線は外部キーを表す。 医師 医師番号 医師名 診療科コード 診療科 診療科コード 診療科名称 診察 患者番号 診察日時 診療科コート 患者 患者番号 患者名

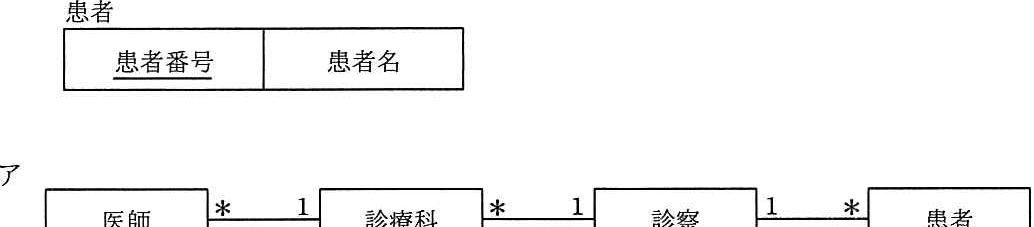

ア

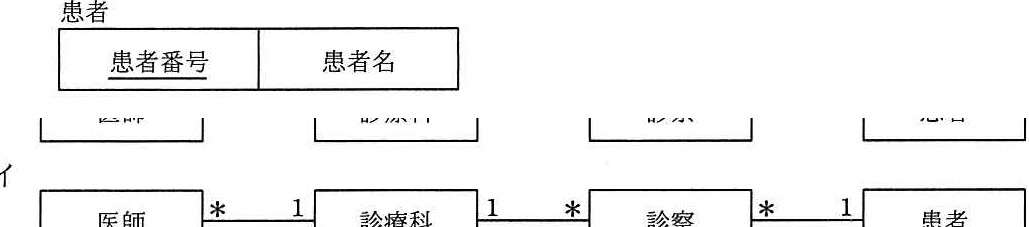

イ

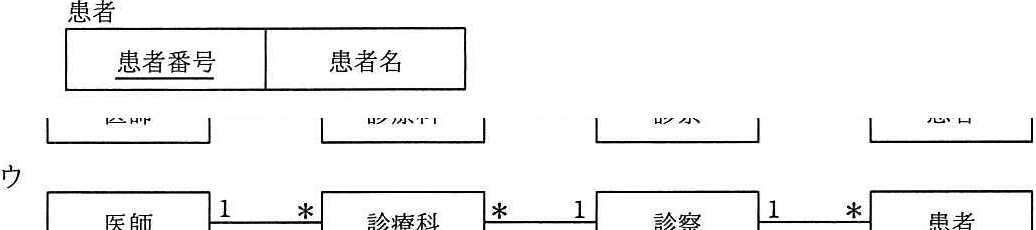

ウ

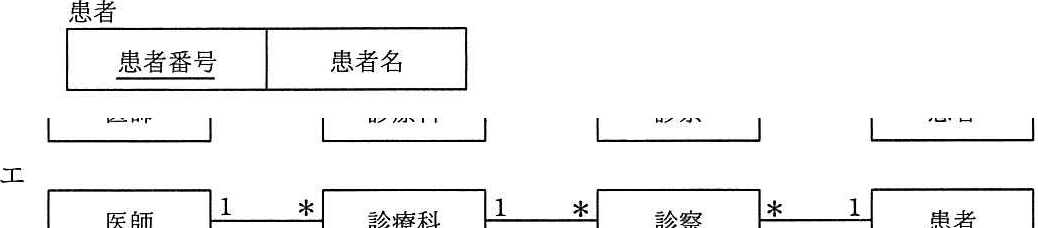

エ

正解と解説

表示する

正解 イ

医師は診療科に属し(診療科1対医師多)、診察は診療科と患者それぞれに多対1で結び付く。1対多の関連の向きが4つの表の主キー・外部キーの関係と整合するE-R図が正解となる。診療科→医師、診療科→診察、患者→診察の多重度が正しいものが選ばれる。
