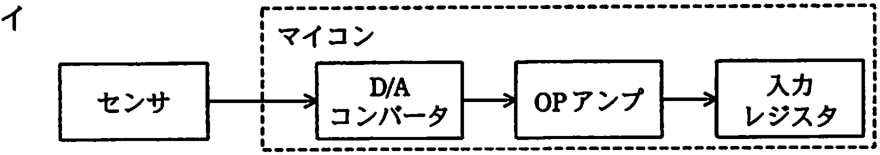

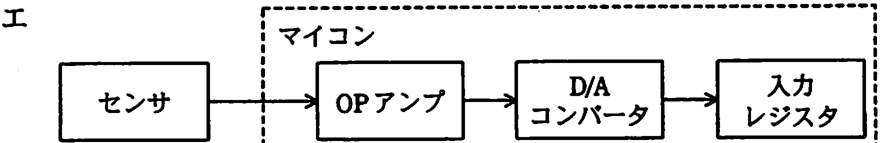

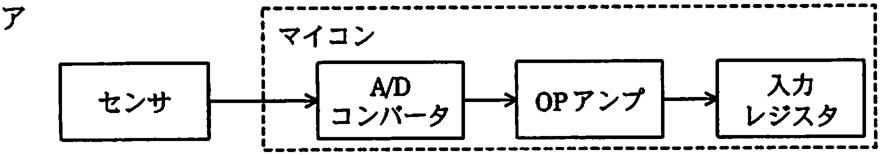

センサが出力するアナログ電圧をマイコンに取り込むための構成として、適切なも
のはどれか。
正解と解説

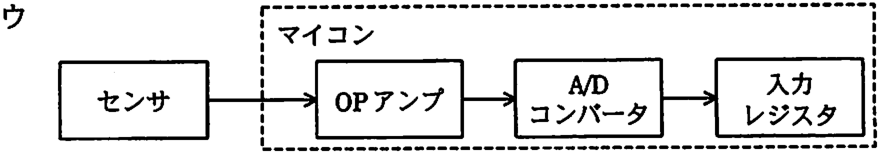

正解 ウ
マイコン AD 入力 OPアンプ センサ コンバータ レジスタ 0046441・

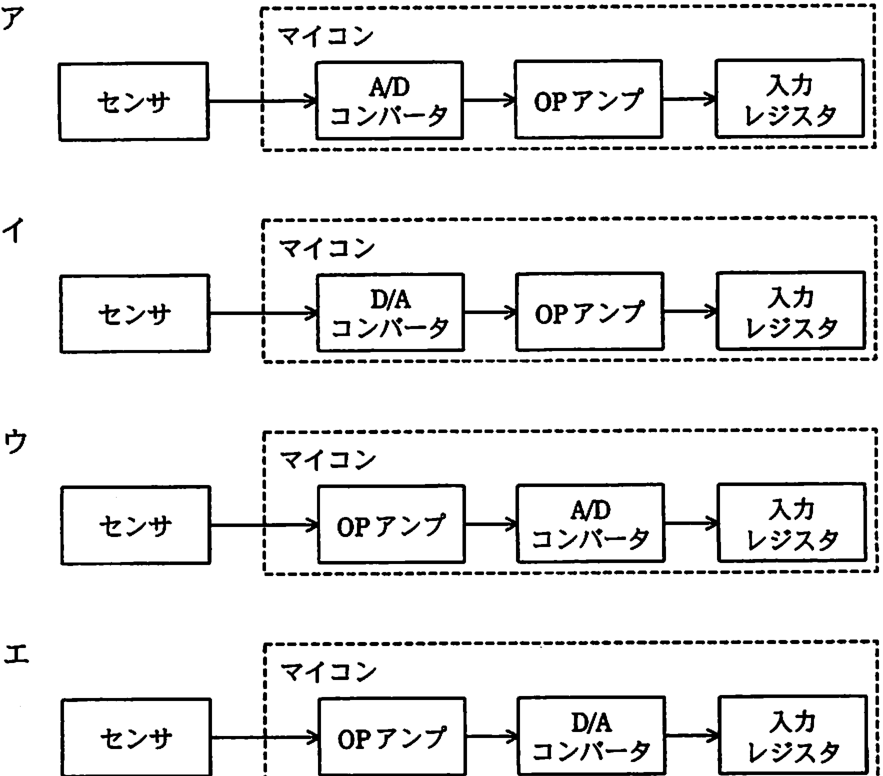

解答の図
センサのアナログ電圧は微弱なため、まずOPアンプで増幅し、A/Dコンバータでディジタル値に変換してからマイコンに取り込みます。よってセンサ→OPアンプ→A/Dコンバータ→マイコンの構成が適切です。
