エンベデッドシステムスペシャリスト 2012年 春期 問17

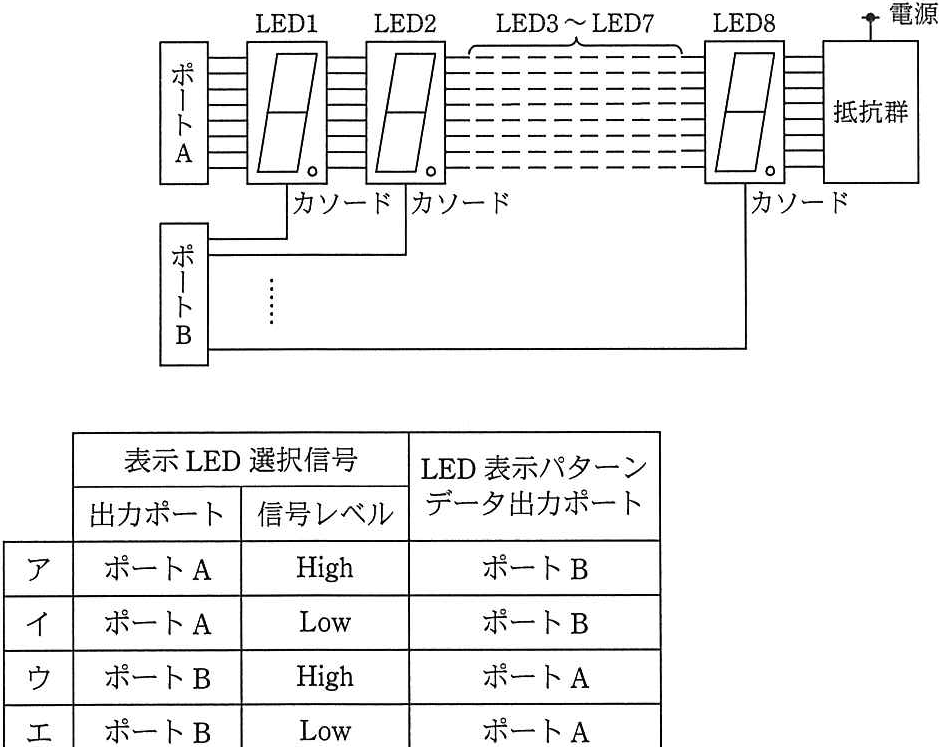

マイコンを使用し、図に示す回路で8桁の7セグメントLED を、ダイナミック駆動 によって表示する場合、ポートの使い方として適切なものはどれか。ここで、各 LED はカソードコモンとする。 +電源 LED1 LED2 LED3〜LED7 LED8 ポ 一 抵抗群 ト カソード カソード カソード ポ B 表示 LED 選択信号 LED 表示パターン データ出カポート 出力ポート 信号レベル

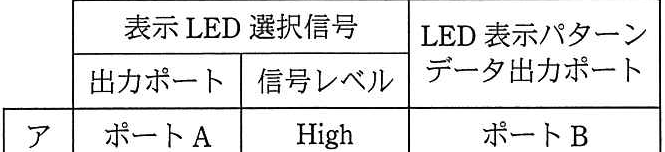

ア

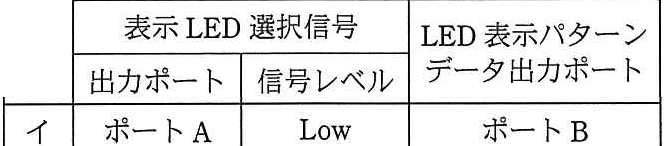

イ

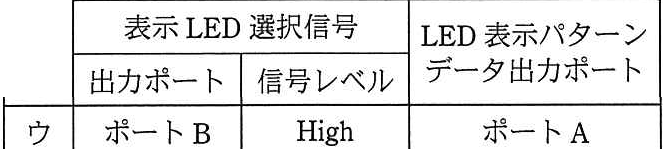

ウ

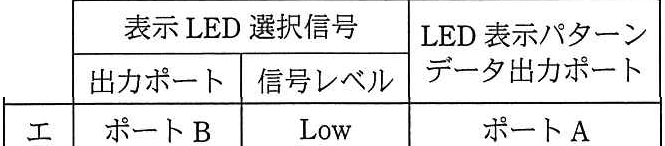

エ

正解と解説

表示する

正解 エ

8桁の7セグメントLEDをダイナミック駆動する場合、一方のポート群で表示する桁(LED)を順に選択し、もう一方のポートでその桁のセグメント表示パターンを出力します。カソードコモンに合った信号レベルの組合せが正解です。
