エンベデッドシステムスペシャリスト 2012年 春期 問12

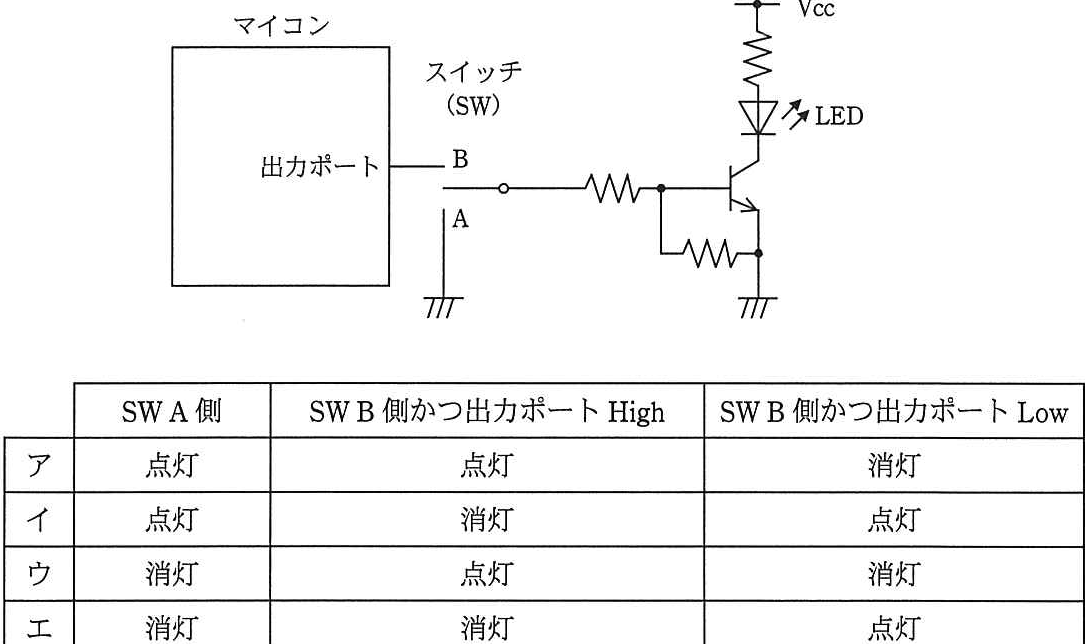

LED 点灯回路の動作として、適切な組合せはどれか。 - Vcc マイコン スイッチ 中3LDD (SW) 出力ポート B -M IA Tr SWA側 SWB側かつ出カポート High SWB 側かつ出力ポートLow 点灯 点灯 消灯

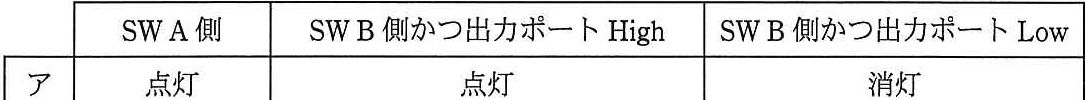

ア

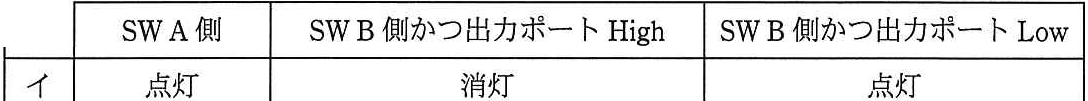

イ

ウ

エ

正解と解説

表示する

正解 ウ

トランジスタとスイッチ、出力ポートの状態によるLEDの点灯・消灯の論理を追うと、SWの位置と出力ポートのHigh/Lowの各組合せに対する点灯状態の組合せが正解になります。
