基本情報技術者 2010年 春期 問46
46 / 80

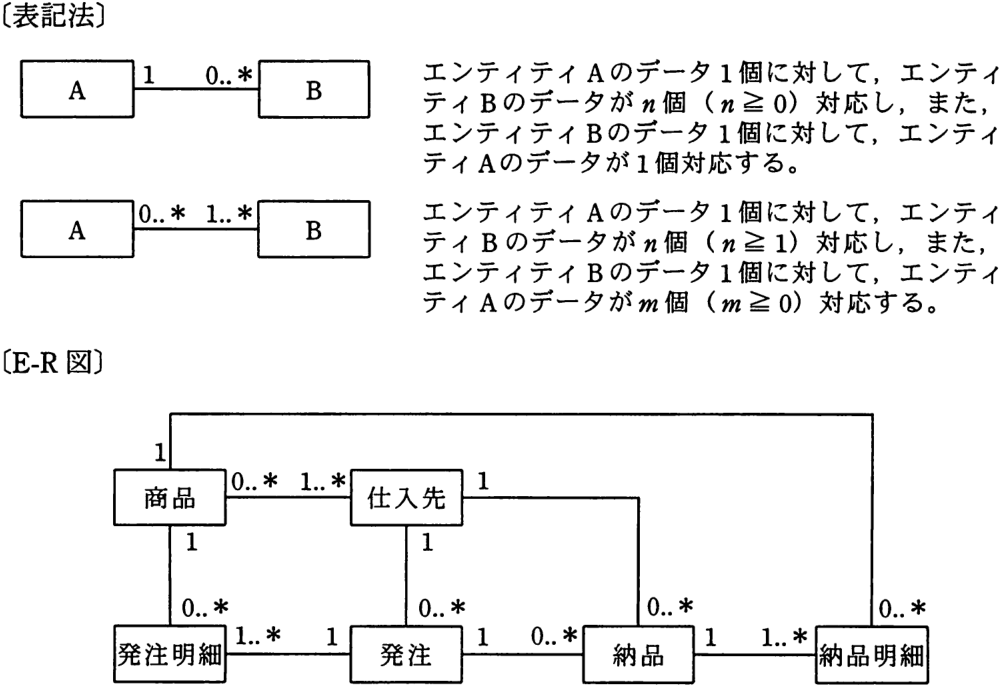

データモデルが次の表記法に従うとき、E-R 図の解釈に関する記述のうち、適切な ものはどれか。 〔表記法〕 エンティティAのデータ 1個に対して、エンティ 0..* A B ティBのデータがn個(nEO)対応し、また、 エンティティBのデータ 1個に対して、エンティ ティAのデータが1個対応する。 10.* 1.* エンティティ Aのデータ 1個に対して、エンティ A B ティBのデータがn個(n=1)対応し、また、 エンティティBのデータ 1個に対して、エンティ ティAのデータがm個(mI 0)対応する。 【E-R 図〕 0..* 1..* 商品 仕入先 o.* 0..* 0..* 0..* 0.* 1..* 1..* 発注明細 発注 納品 納品明細
正解と解説
表示する
正解 ウ
一つの発注で複数の仕入先に発注することはない。
表記法に従いE-R図を読むと、一つの発注に複数商品が対応する、複数仕入先への発注はない、といった多重度が示されます。図の多重度から正しく解釈できるのはウ「一つの発注で複数の仕入先に発注することはない」で正解です。各対応の最大多重度を丁寧に読み取ります。
