基本情報技術者 2012年 春期 問25
25 / 80

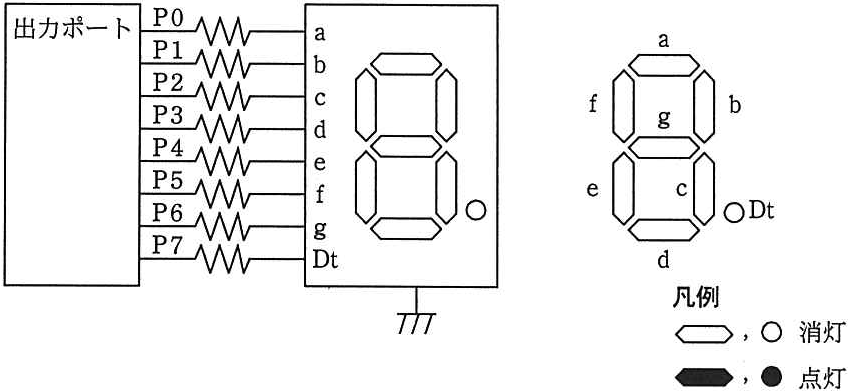

7セグメントLED 点灯回路で、出力ポートに 16進数で 6Dを出力したときの表示状 態はどれか。ここで、P7 を最上位ビット(MSB),POを最下位ビット(ISB)とし、 ポート出力が1のとき、LEDは点灯する。 POM 出カポート PIM b PW f P3M C b d PAM P5M e CoDt f BoM- g PIM Dt d 凡例 ←,◎消灯 ,●点灯
正解と解説
表示する
正解 ウ
出力ポートに16進数6D(2進数01101101)を出力すると、各ビットに対応するセグメントのうち1のビットのLEDが点灯します。その点灯パターンが表す表示状態が正解です。
