問23
23 / 80

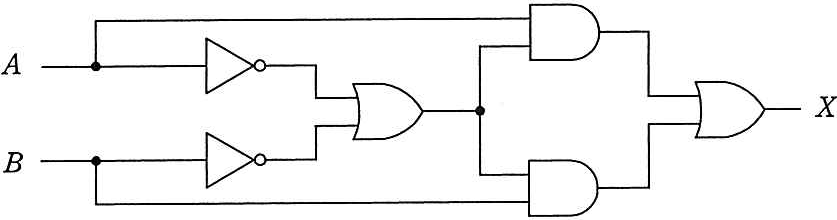

図に示すディジタル回路と等価な論理式はどれか。ここで、論理式中の・は論理積 +は論理和,文はXの否定を表す。 X
X = A・B + A̅・̅B̅
X = A・B + A̅・B̅
X = A・B̅ + A̅・B
X = (A̅ + B)・(A + B̅)
論理積(・)、論理和(+)、否定で構成される回路の出力を追うと、出力Xは各AND項の論理和(積和形)で表せます。図の接続に対応する積和形の論理式が等価となり、その形の選択肢が正解です。
