基本情報技術者 2019年 秋期 問21
21 / 80

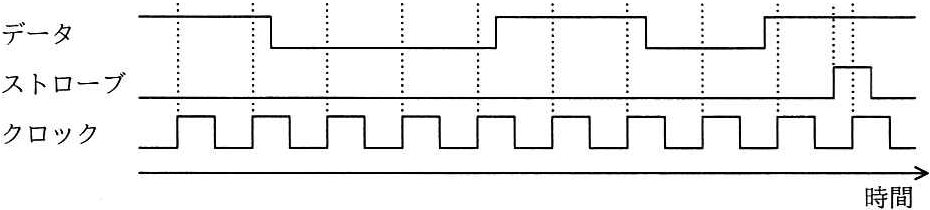

クロックの立上りエッジで、8 ビットのシリアル入力パラレル出カシフトレジス タの内容を上位方向ヘシフトすると同時に正論理のデータをレジスタの最下位ビッ トに取り込む。また、ストロープの立上りエッジで値を確定する。各倉号の波形を 観測した結果が図のとおりであるとき、確定後のシフトレジスタの値はどれか。こ こで、数値は16進数で表記している。 データ ストローブ クロック L 時間
正解と解説
表示する
正解 イ
8D
シリアル入力パラレル出力シフトレジスタの問題です。クロックの立上りごとに既存のビットを上位方向へずらし、最下位ビットに正論理のデータ値を取り込みます。ストローブの立上り時点までに取り込まれたビット列が確定値となります。図の波形は直接見られませんが、各クロックエッジでのデータ線の値を最下位から順に積み上げて16進数に変換したものが答えとなります。
