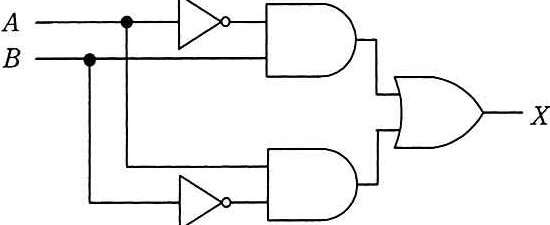

次の回路の入力と出力の関係として、正しいものはどれか。
B
-X
正解と解説

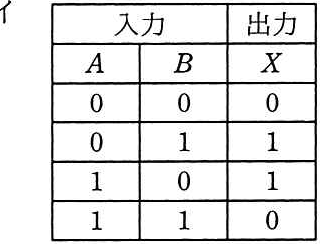

正解 イ

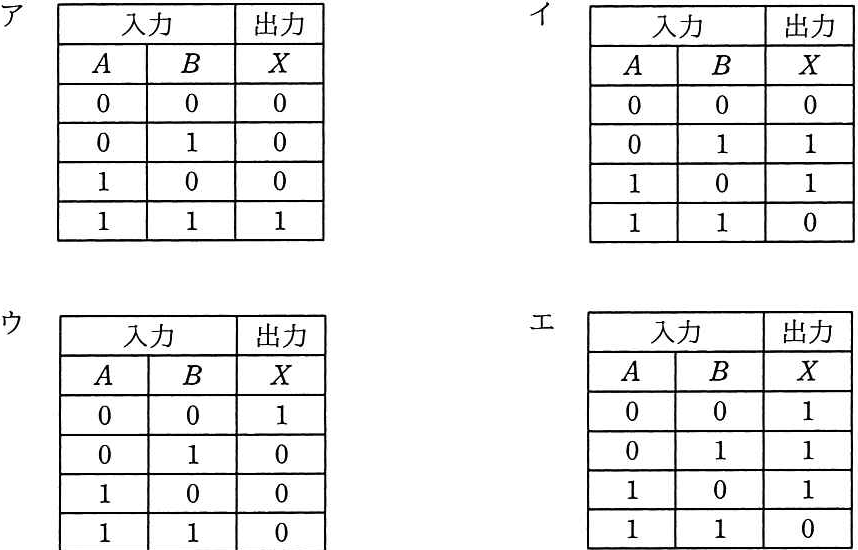

解答の図
論理回路の入出力を真理値表で問う問題です。図が直接見られないため詳細は示せませんが、回路を構成する論理ゲート(AND・OR・NOTなど)をたどり、入力A・Bの全組合せに対する出力Xを求め、それに一致する真理値表を選びます。正解の選択肢がその回路の論理を正しく表しています。
