ITパスポート 2011年 秋期 問57

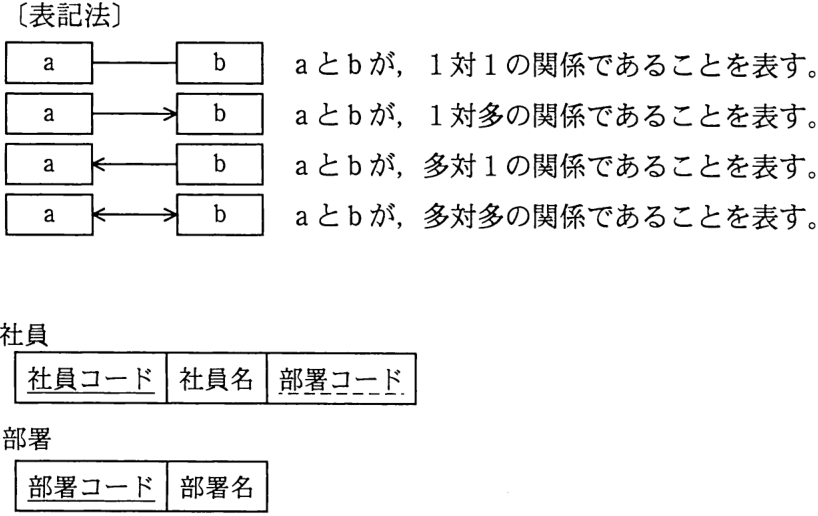

社員数が 50 AT, MBM 10 ある会社が, 関係データベースで社員や部署の情報を SHUTS. “FER” RE "部署" 表の関係を示した E-R 図はどれか。ここで, 1 人 の社員が複数部署に所属することはない。 下線のうち実線は主キーを, 破線は外部キ ーを表す。 E-R 図の表記は次のとおりとする。 〔表記法] aとbが, 1対1の関係であることを表す。 aとbが, 1対多の関係であることを表す。 aとbが, 多対 1 の関係であることを表す。 a とbが, 多対多の関係であることを表す。 社員 a Md 7 (ER } a] イ ER} ee]

ア

イ

ウ

エ

正解と解説

表示する

正解 ウ

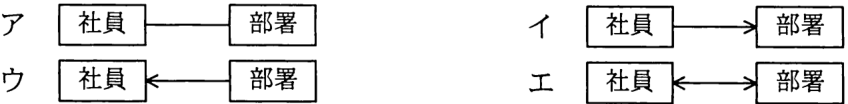

解答の図

1人の社員は複数部署に所属しないので、社員が「多」、部署が「1」の多対1の関係になる。この関係を表したE-R図が正解。
