ネットワークスペシャリスト 2016年 秋期 問4

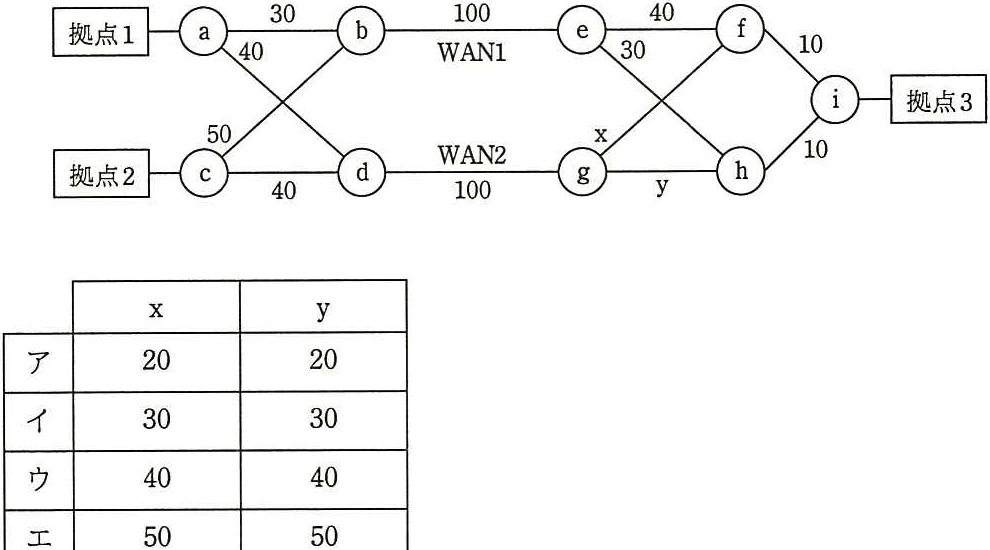

図は、OSPF を使用するルータ a~iのネットワーク構成を示す。拠点1と拠点3 の間の通は WAN1を、拠点2拠点3の間の通はWAN2を通過するようにした い。xとyに設定するコストとして、適切な組合せはどれか。ここで、図中の数字 はOSPF コストを示す。 拠点1 WAN1 拠点3 X WAN2 (g 拠点2 Y X y

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

拠点1〜3間をWAN1経由、拠点2〜3間をWAN2経由にするには、OSPFの経路コストの合計が目的経路側で小さくなるようx・yを設定する必要がある。各経路のコスト合計を比較し、条件を満たす組合せがイとなる。
