ネットワークスペシャリスト 2019年 秋期 問2

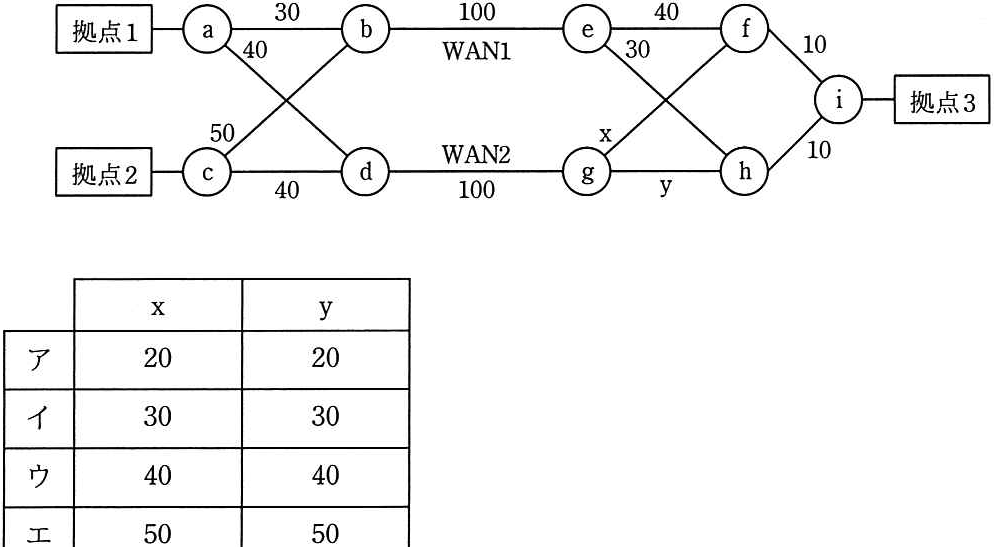

図は、OSPF を使用するルータa~iのネットワーク構成を示す。拠点1と拠点3 の間の通信は WAN1を、拠点2と拠点3の間の通信は WAN2を通過するようにした い。xとyに設定するコストとして、適切な組合せはどれか。ここで、図中の数字 は OSPF コストを示す。 拠点1 WAN1 拠点3 WAN2 拠点2 C y X y

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

OSPFのコストは値が小さい経路が優先されます。拠点1-拠点3間の通信がWAN1を、拠点2-拠点3間の通信がWAN2を通るように、各経路の合計コストが目的の経路で最小になるようx・yを設定する組合せが正解です。図が見えないため具体値は示せませんが、経路選択がコスト合計の大小で決まる点が要点です。
