システムアーキテクト 2010年 秋期 問1

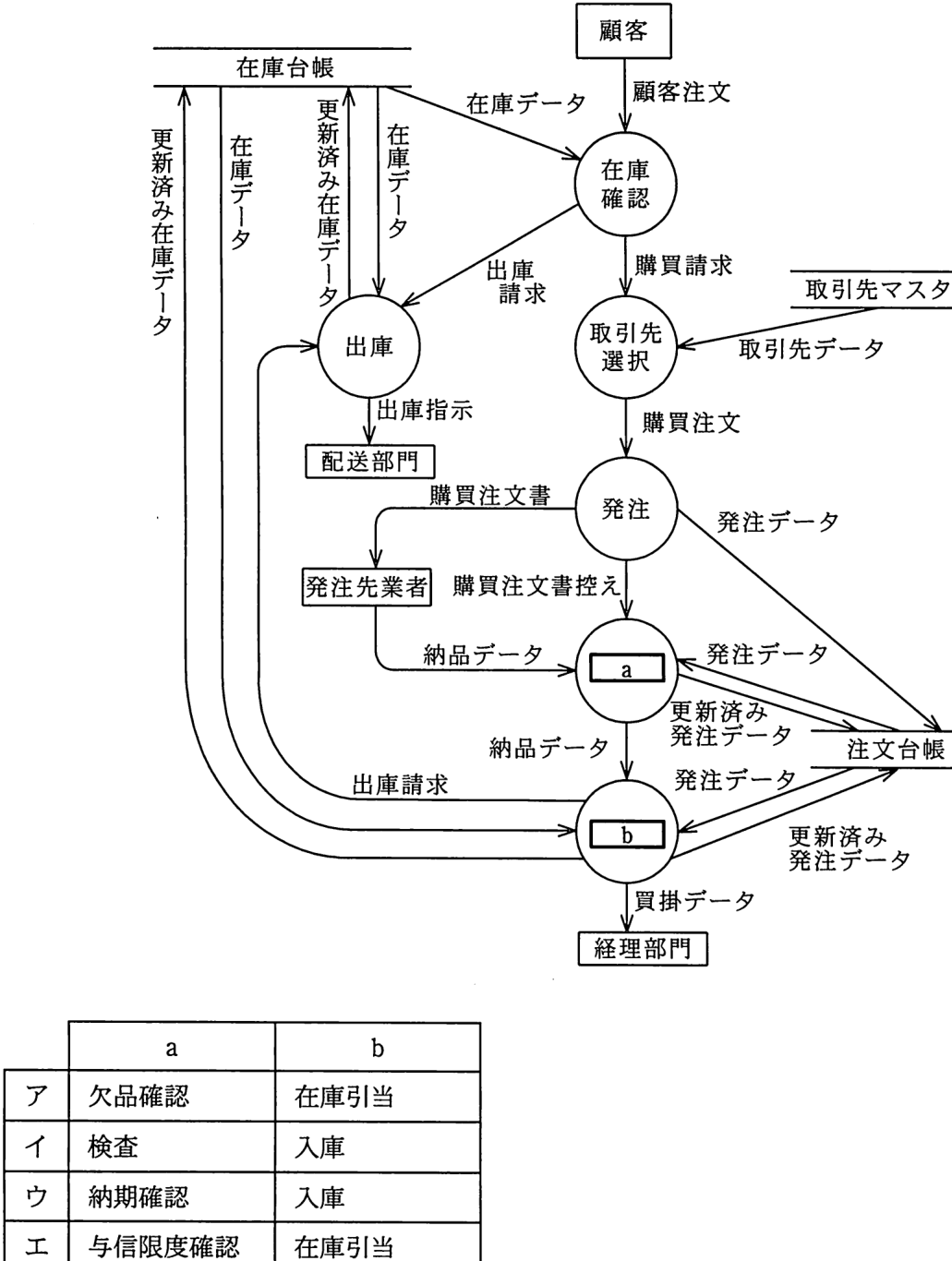

在庫管理業務を分析したDFD の中のa,bに入る語句の適切な組合せはどれか。 顧客 在庫台帳 顧客注文 在庫データ 在庫 確認 出庫 購買請求 請求 取引先マスタ 取引先 出庫 K 取引先データ 選択 出庫指示 購買注文 配送部門 購買注文晝 発注 発注データ 「発注先業者 購買注文書控え 納品データ 発注データ a 更新済み 発注データ 納品データ 注文台帳 発注データ 出庫請求 更新済み 発注データ 買掛データ 経理部門」 a b

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

在庫管理業務のDFDで、顧客注文に対し在庫台帳と照合するのは在庫引当(在庫確認)、取引先へ発注し入荷を受けるのは入庫などの処理です。データフローの整合から、a・bに入る語句の組合せは正解のイになります。
