システムアーキテクト 2016年 秋期 問6
6 / 25

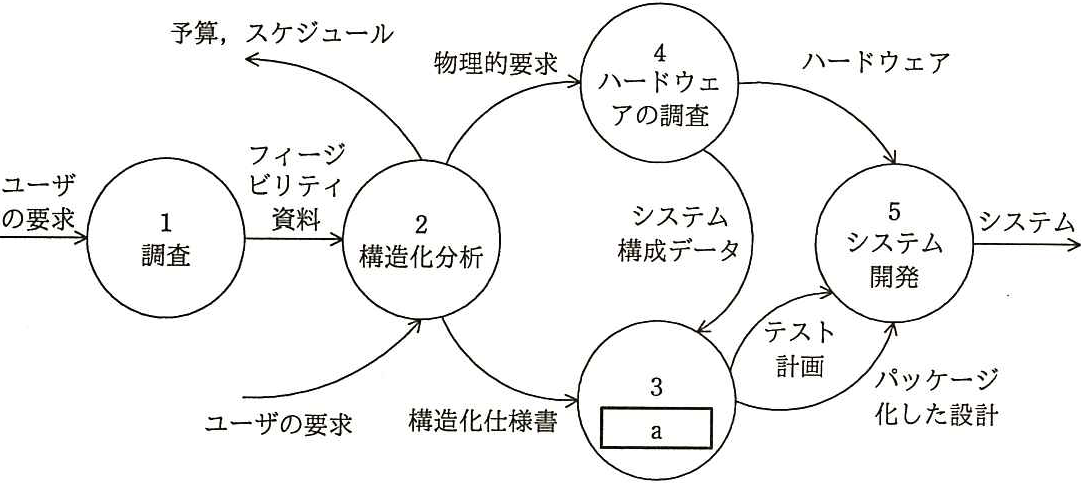

図は、デマルコの提唱による構造化技法を基本としたシステム開発プロジェクト のライフサイクルを表現したものである。図中のaに入れる適切なプロセスはどれ か。 予算,スケジュール 物理的要求 ハードウェア ハードウェ アの調査 フィージ ユーザ ビリティ 資料 の要求 システム システム → 構成データ システム 調査 構造化分析 → 開発 テスト 計画 パッケージ 構造化仕様晝 化した設計 ユーザの要求 a
正解と解説
表示する
正解 イ
構造化設計
デマルコの構造化技法では、構造化分析(構造化仕様書)の後、それを物理的な設計に落とし込む構造化設計プロセスが入る。図中aは設計段階に当たるため、正解はイの構造化設計。
