システムアーキテクト 2023年 春期 問9
9 / 25
UML 2.0のステートマシン図の記法に適合している図はどれか。
正解と解説
表示する
正解 ア
状態2 ≥(状態3 トリガ2”状態4)◎ 状態1 ≥◎ トリガ1 →(状態5) トリガる、(状態6%◎

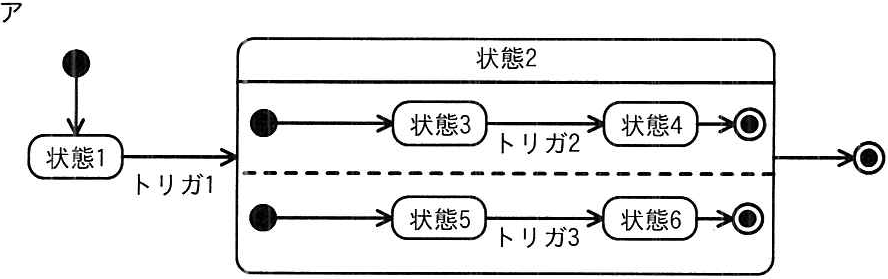

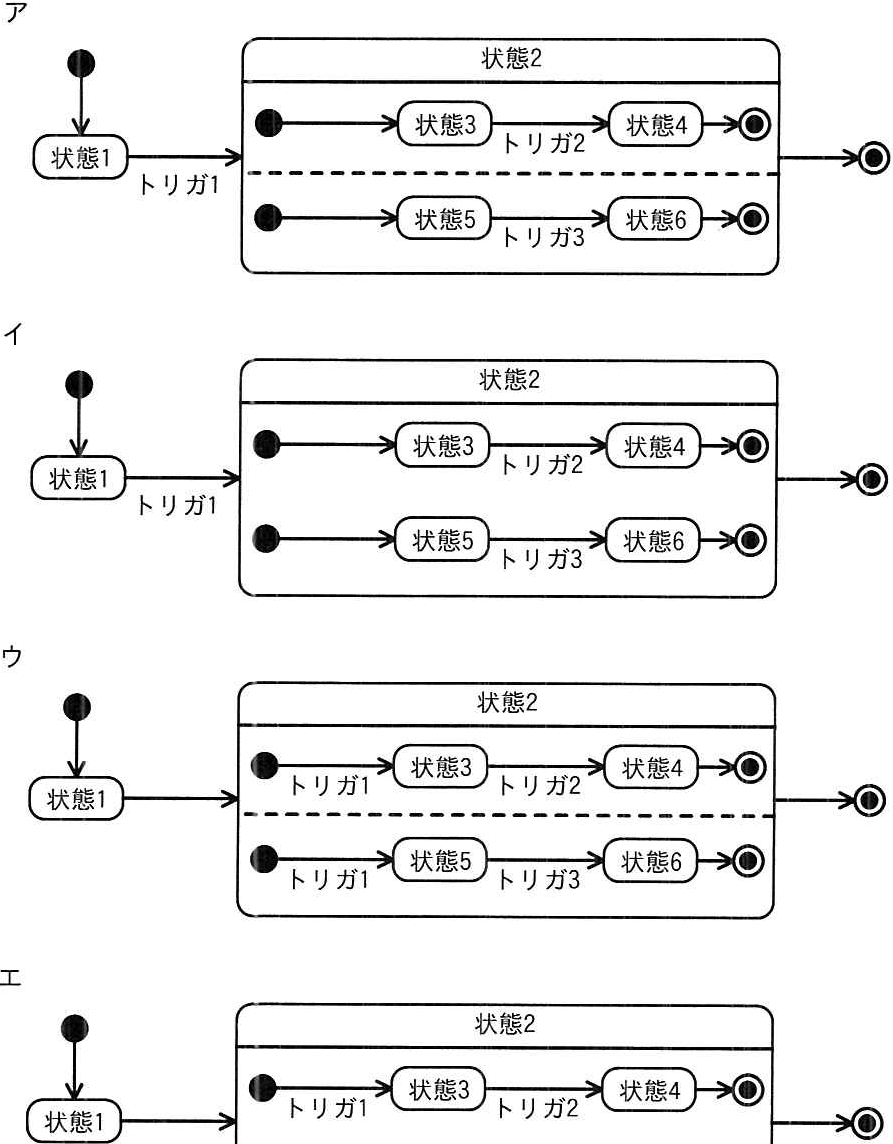

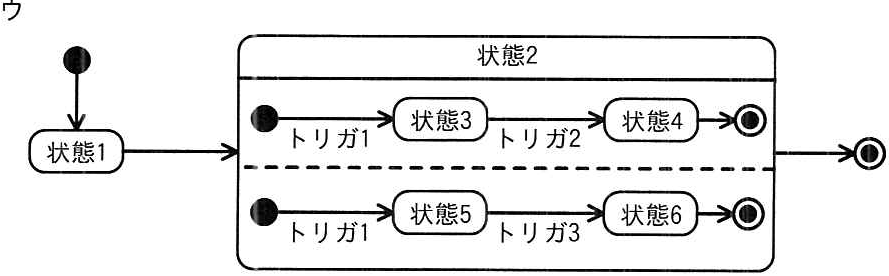

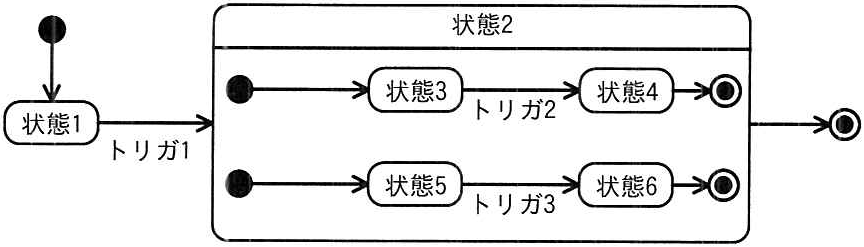

解答の図
UML 2.0のステートマシン図は、初期状態(黒丸)から遷移が始まり、状態を角丸四角形、トリガ付きの遷移を矢印、終了状態を二重丸で表します。この記法に正しく従った図が(ア)なので正解です(図は直接参照できません)。
