情報セキュリティマネジメント 2019年 秋期 問44
44 / 50

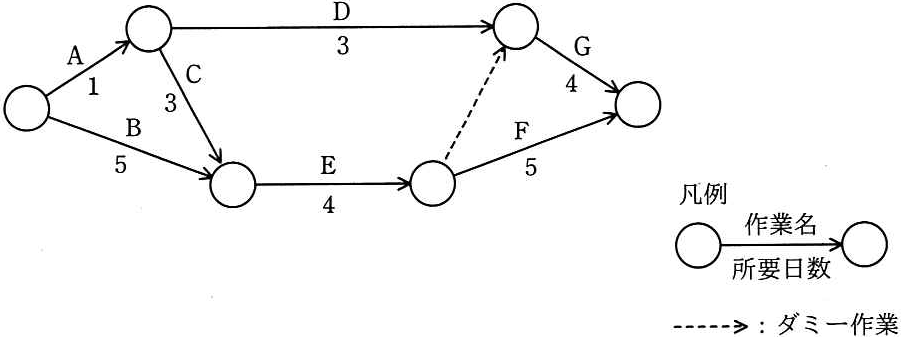

あるプロジェクトの日程計画をアローダイアグラムで示す。クリティカルパスは どれか。 D G C B F E 凡例 作業名・O 所要日数 ・...・>:ダミー作業 1A, D,G
正解と解説
表示する
正解 ウ
B，E，F
アローダイアグラム(PERT図)でクリティカルパスは、開始から終了までで所要日数の合計が最長となる経路です。図の各作業の所要日数を経路ごとに合計し、最も長い経路(この設問ではB,E,Fを通る経路)がクリティカルパスとなります。図が見えないため具体経路名は示せませんが、遅れが全体に直結する最長経路を選ぶのが要点です。
