第一種電気工事士 (学科) 2024年度 下期 問42

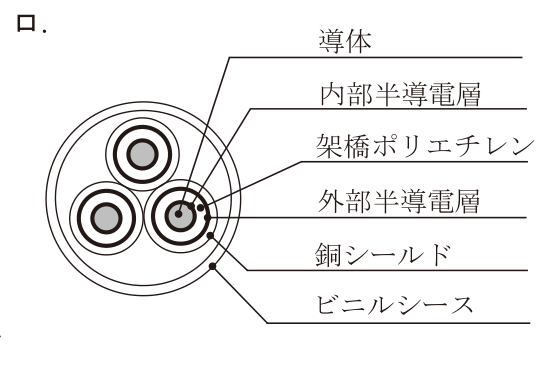

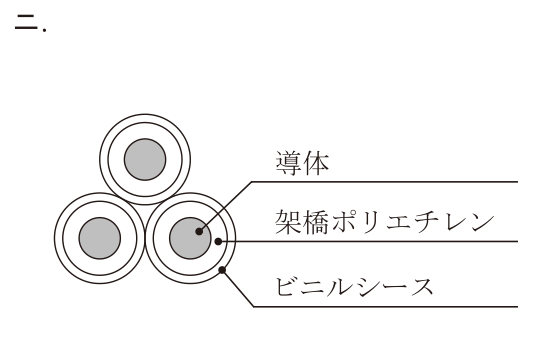

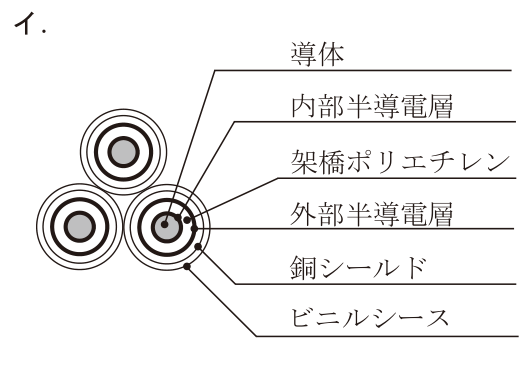

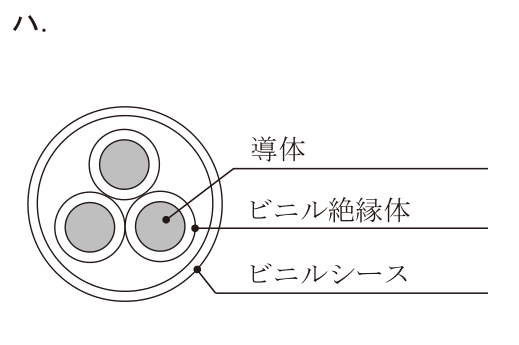

高圧CVTケーブルは、導体の上に内部半導電層、架橋ポリエチレン絶縁体、外部半導電層、銅シールド、ビニルシースを順に施した単心ケーブル3本をより合わせた構造で、イの断面がこれに一致する。ロは3心を共通のシースに収めた3心CVケーブルでトリプレックス形ではない。ハは導体・ビニル絶縁体・ビニルシースだけの低圧用ケーブル、ニは半導電層と銅シールドを持たない構造で、いずれも高圧CVTには使えない。
