第一種電気工事士 (学科) 2024年度 下期 問46

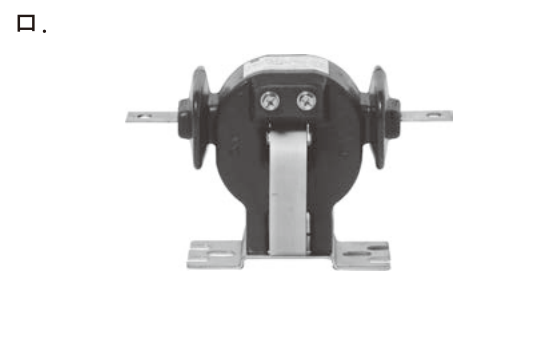

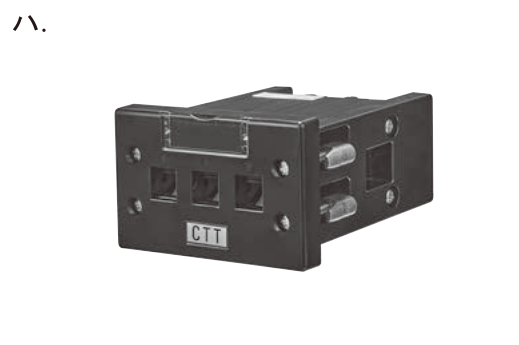

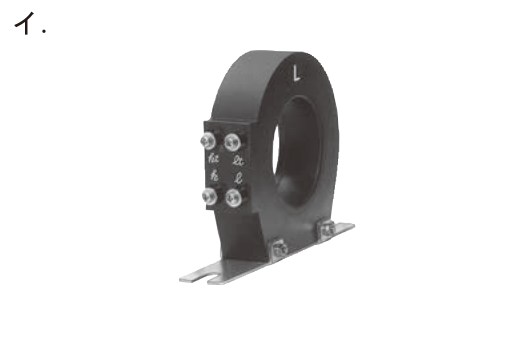

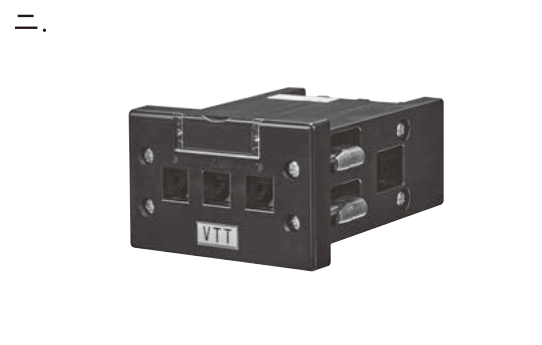

⑥は計器用変圧器の二次側と電圧計切換開閉器（VS）・電圧計（V）との間に挿入される記号で、二次側回路を活線のまま測定・試験するための電圧試験端子（VTT）である。写真ニがVTTと表示された電圧試験端子で、これが該当する。ハのCTTは電流試験端子で、図では変流器二次側の過電流継電器の手前に同種の記号として描かれている。イは零相変流器、ロは変流器そのものであり、試験端子ではない。
