第一種電気工事士 (学科) 2024年度 下期 問45

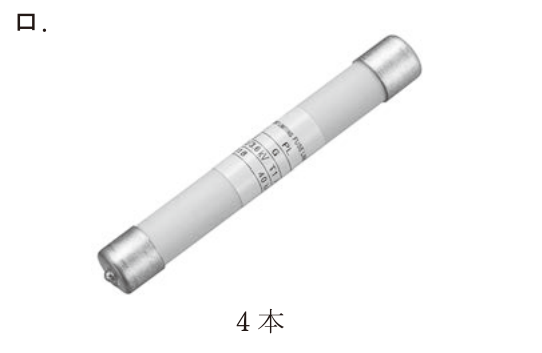

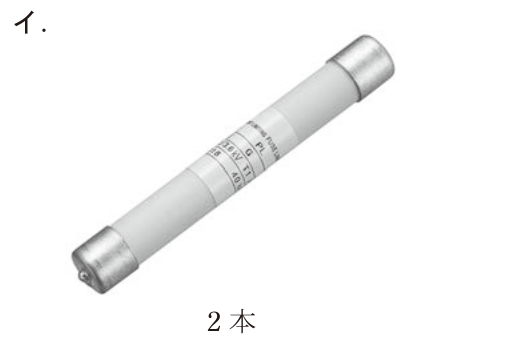

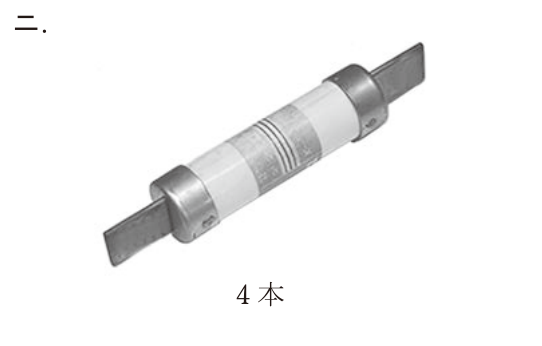

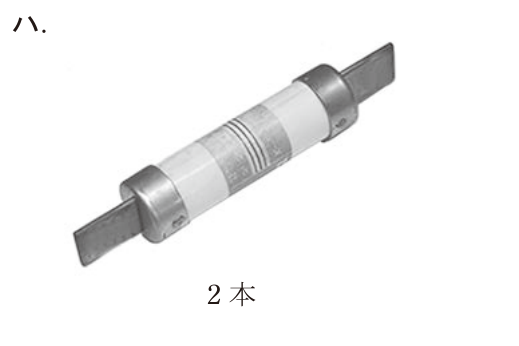

⑤はV結線した計器用変圧器（図のV2V）の一次側に施設する高圧限流ヒューズである。計器用変圧器1台につき一次側に2本のヒューズが必要で、V結線では2台使用するため合計4本となる。写真のうちイ・ロは計器用変成器の保護に用いる細い筒形の高圧限流ヒューズであり、本数が4本のロが適切。ハ・ニのタブ端子を備えた太い限流ヒューズは変圧器やコンデンサの保護に用いるものである。
