第一種電気工事士 (学科) 2026年度 上期(出題例) 問30
30 / 50

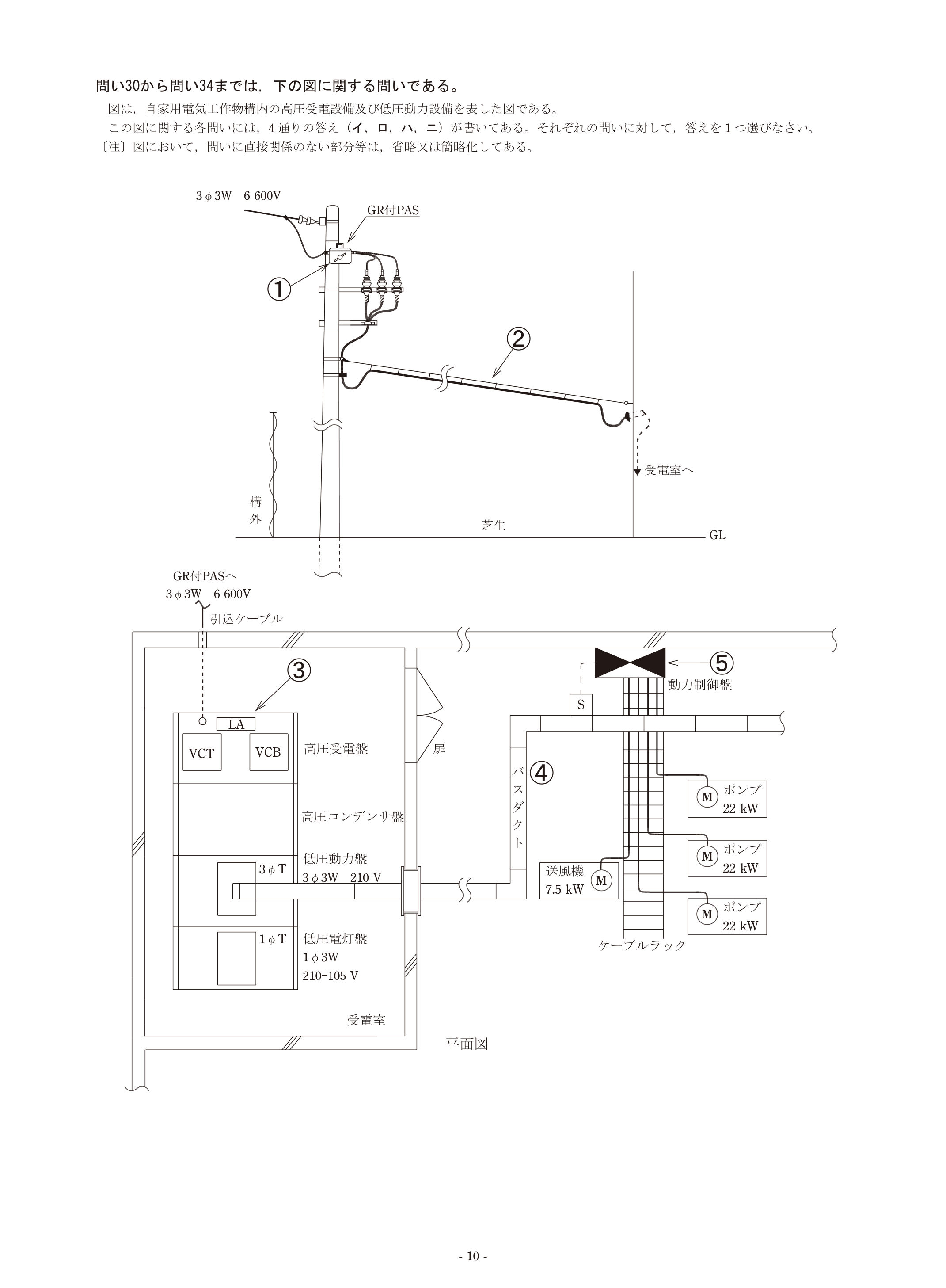

①に示す地絡継電装置付高圧交流負荷開閉器(SOG機能付)に関する記述として,不適切なものは。
正解と解説
表示する
正解 ハ
SOGは,需要家側高圧電路の地絡事故により地絡電流が流れたとき,負荷開閉器を一旦ロックし,一般送配電事業者側の遮断装置の動作後,無充電の状態で自動的に負荷開閉器を開路する。
SOG機能のうち過電流ロック（O）は短絡事故のときに働き、負荷開閉器を一旦ロックしたまま一般送配電事業者側の遮断器が動作するのを待ち、無充電になってから自動的に開路する。これは負荷開閉器が短絡電流を遮断できないためである。一方、地絡事故のときは地絡電流が小さく負荷開閉器で遮断できるので、ロックせずに直ちに開路する。したがってハが不適切である。
