第二種電気工事士 (学科) 2025年度 下期 問6
6 / 50

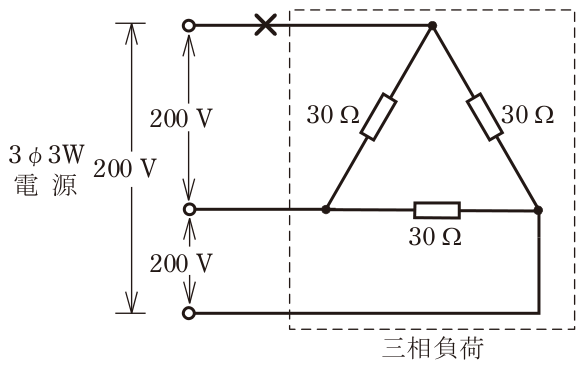

図のような三相3線式回路について,図中の✕印の箇所で断線した場合,負荷の全消費電力[kW]は。ただし,負荷の抵抗は,30 Ωとし,配線の抵抗は無視し,電源電圧は一定とする。
正解と解説
表示する
正解 ニ
2.0
1線が断線すると、残った2線間には直接つながる30Ωの1相と、他の2相が直列になった60Ωとが並列に200Vで加わる形になる。合成抵抗は30×60/(30+60)=20Ωなので、全消費電力はP=200²/20=2000W=2.0kWである。
