問22
22 / 80

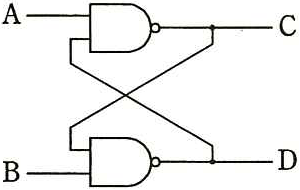

図の論理回路の動作の説明として、適切なものはどれか。 A- -C Jn B-
A=0,B=0のとき、C及びDは前の状態を保持する。
A=0,B=1のとき、Bの値を反映してD=1になる。
A=1,B=0のとき、C=1,D=0になる。
A=1,B=1のとき、C及びDは前の状態を保持する。
この回路はNANDで構成したRSフリップフロップです。A=B=1(共に非アクティブ)のとき出力CとDは前の状態を保持します。よってその記述が正解で、他の入力状態の記述は動作が誤っています。
