応用情報技術者 2015年 秋期 問21
21 / 80

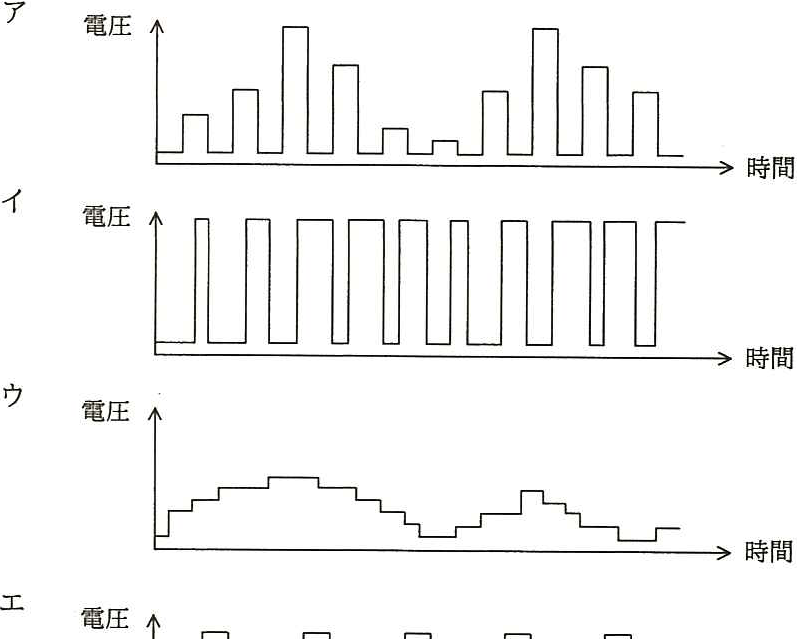

モータの速度制などにPWM (Pulse Width Modulation)制が用いられる。 PWMの駆動波形を示したものはどれか。ここで、波形は制御回路のポート出力であ り,低域通過フィルタを通していないものとする。 →時間
正解と解説
表示する
正解 イ
PWMは、一定周期の中でパルスの幅(ONの割合)を変化させて平均電圧を制御する方式です。よって、電圧がHとLの間で幅を変えて切り替わる矩形波の波形が正解です。
