応用情報技術者 2015年 秋期 問27

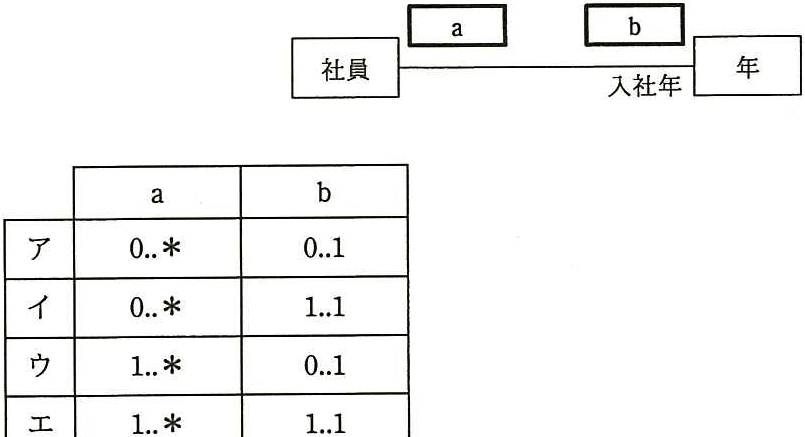

社員と年の対応関係を UML のクラス図で記述する。二つのクラス間の関連が次 の条件を満たす場合、a、bに入る多重度の適切な組合せはどれか。ここで、年クラ スのインスタンスは毎年存在する。 〔条件〕 (1) 全ての社員は入社年を特定できる。 (2)年によっては社員が入社しないこともある。 a b 社員 年 入社年 a b

ア

イ

ウ

エ

正解と解説

表示する

正解 イ

社員は必ず入社年を特定できる=社員側から年へは必ず1、年側は社員が入社しない年もある=年から社員へは0以上。この条件を満たす多重度の組合せ(社員側1、年側0..*)が正解です。
