応用情報技術者 2015年 秋期 問23

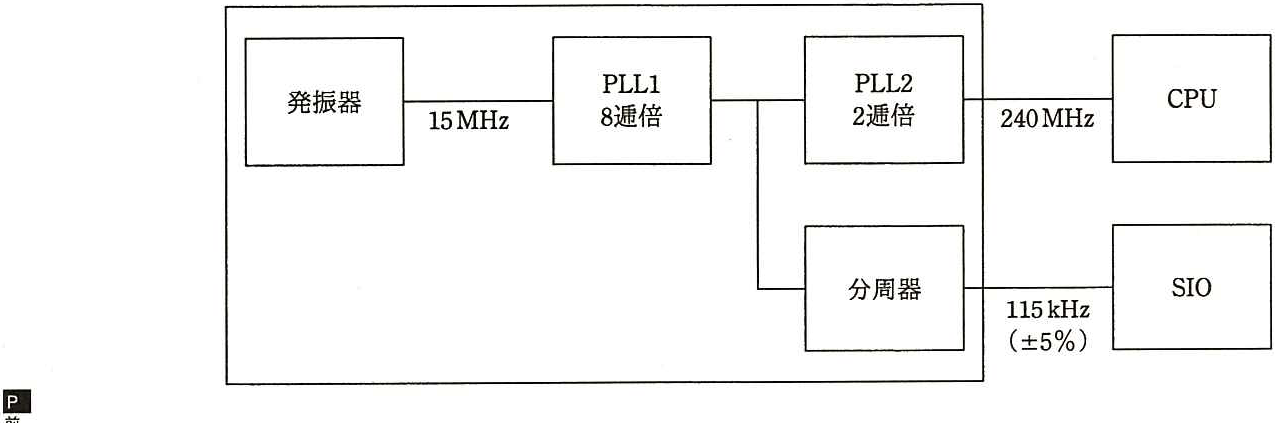

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHzの 発振器と、内部の PLL1,PLL2及び分器の組合せでCPUに 240MH2,、シリアル通 (SIO)に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで、 シリアル通のクロック精度は土5%以内に収まればよいものとする。 PILL1 PLL2 CPU 発振器 8逓倍 2逓倍 240MHz 15MHz 分周器 SIO 115kHz (+5%) 前

ア

1/24

イ

1/26

ウ

1/28

エ

1/210

正解と解説

表示する

正解 エ

1/210

発振器15MHzをPLL1で8逓倍、PLL2で2逓倍すると15M×16=240MHz、これはそのままCPUへ供給します。SIOの115kHzは240MHzを分周して得るので、240M/115k≒2086、2の10乗=1024ではなく…実際には240MHz側でなく元を分周し1/2^10で約115kHz(±5%以内)となる値が正解です。
