応用情報技術者 2015年 春期 問47
47 / 80

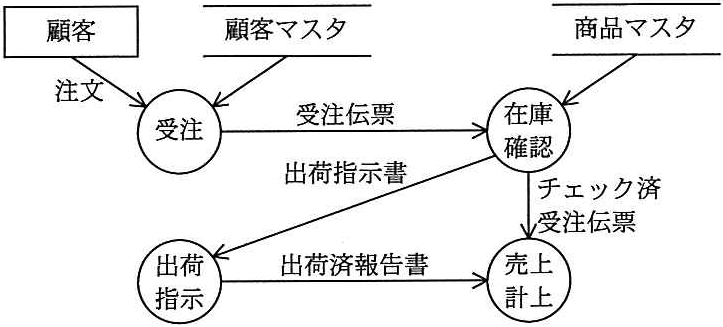

次の図の作成に用いられている表記法はどれか。 顧客 顧客マスタ 商品マスタ 注文 受注伝票 在庫 受注 →確認 出荷指示書 チェック済 受注伝票 出荷 出荷済報告書 指示
正解と解説
表示する
正解 ア
DFD
データの流れを、プロセス・データストア(ファイル)・データの源泉/吸収(外部)・データフローの矢印で表すこの図はDFD(データフローダイアグラム)です。状態遷移図は状態と遷移、流れ図は処理手順、ペトリネットは並行動作を表すもので表記が異なります。
