問66 / 80
応用情報技術者 2016年 春期 問66
ストラテジ系
春期

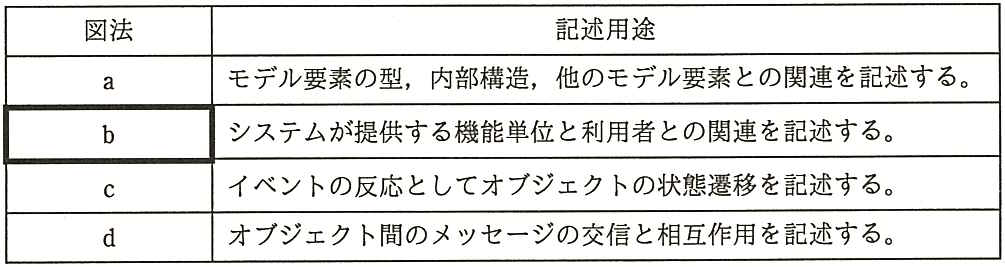

表は,ビジネスプロセスを UMLで記述する際に使用される図法とその用途を示 している。表中のbに相当する図法はどれか。ここで、ア~エは、a~dのいずれか に該当する。 図法 記述用途 モデル要素の型,内部構造,他のモデル要素との関連を記述する。 a b システムが提供する機能単位と利用者との関連を記述する。 イベントの反応としてオブジェクトの状態遷移を記述する。 c オブジェクト間のメッセージの交信と相互作用を記述する。 d
