応用情報技術者 2018年 春期 問22
22 / 80

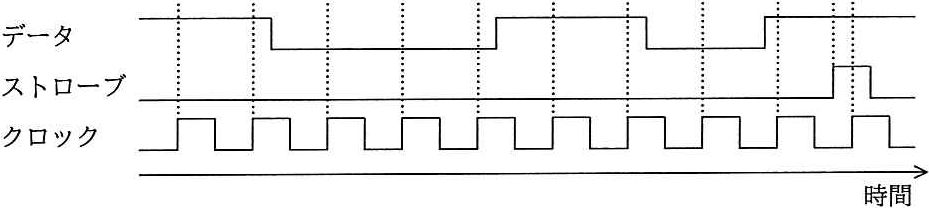

クロックの立上りエッジで、データを入力の最下位ビットに取り込んで上位方向 ヘシフトし、ストローブの立上りエッジで値を確定する 8ビットのシリアル入カパ ラレル出カシフトレジスタがある。各信号の波形を観測した結果が図のとおりであ るとき、確定後のシフトレジスタの値はどれか。ここで、数値は 16進数で表記して いる。 データ ストローブ クロック → 時間
正解と解説
表示する
正解 イ
8D
シリアル入力をクロックの立上りで最下位ビットに取り込み上位へシフトし、8ビット分の波形を並べてストローブで確定した値を読み取ります。図の波形から得られる値は16進で8Dとなり、正解はイです。
