応用情報技術者 2018年 春期 問23

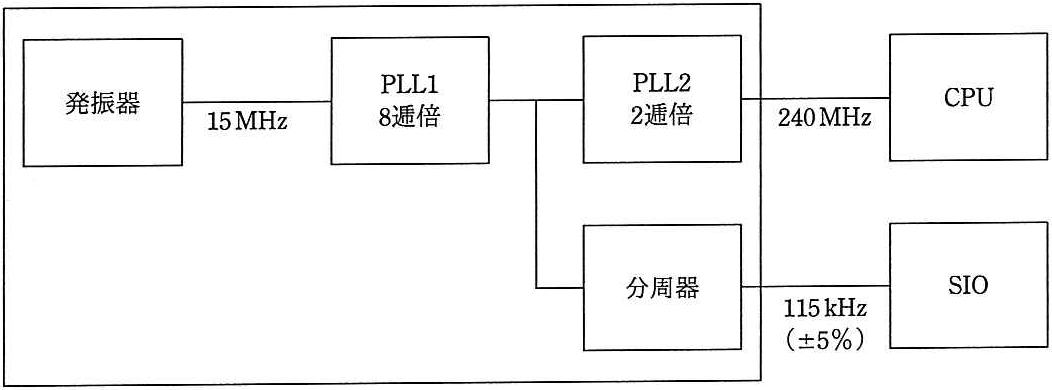

ワンチップマイコンにおける内部クロック発生のブロック図を示す。15MHzの 発振器と、内部のPLL1,PLL2及び分周器の組合せでCPUに 240MHz、シリアル通 言(SIO)に115kHzのクロック号を供給する場合の分周器の値は幾らか。ここで、 シリアル通のクロック精度は土5%以内に収まればよいものとする。 PLL2 PLLI 発振器 CPU 15MHz 8逓倍 2逓倍 240MHz 分周器 SIO 115kHz (土5%)

ア

1/24

イ

1/26

ウ

1/28

エ

1/210

正解と解説

表示する

正解 エ

1/210

CPUへは15MHz×8×2=240MHzが供給されます。SIOへはPLL1出力の120MHzを分周し、120MHz×1/2¹⁰≒117kHzで115kHz±5%に収まります。よって分周器は1/2¹⁰で正解はエです。
