応用情報技術者 2025年 春期 問13
13 / 80

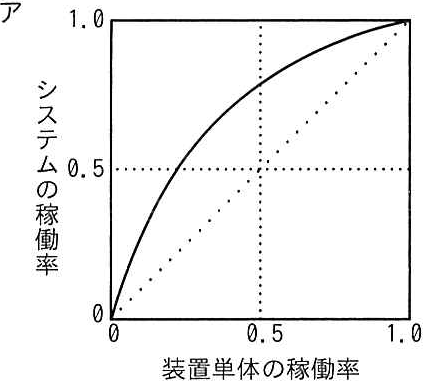

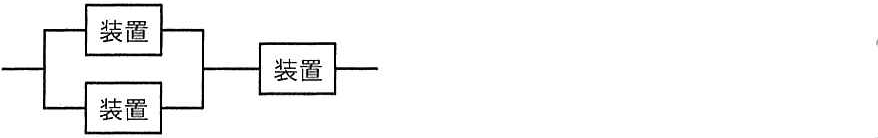

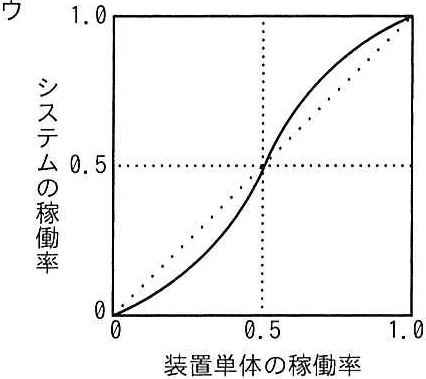

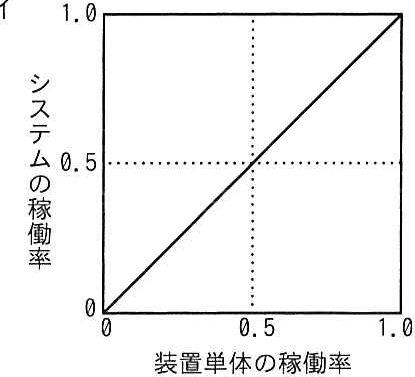

図のように3個の装置を並列と直列に組み合わせて構成したシステムがある。装置 単体の稼働率と、システムの稼働率の関係を示したグラフはどれか。ここで、3個の 装置の稼働率は、全て等しいものとする。 装置 装置 装置
正解と解説
表示する

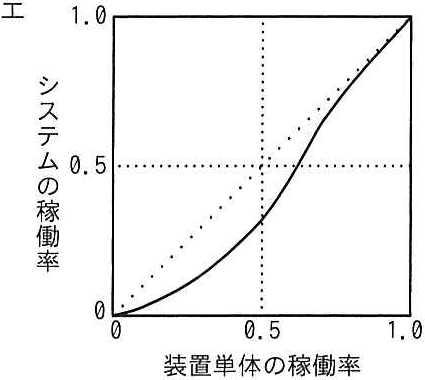

正解 エ

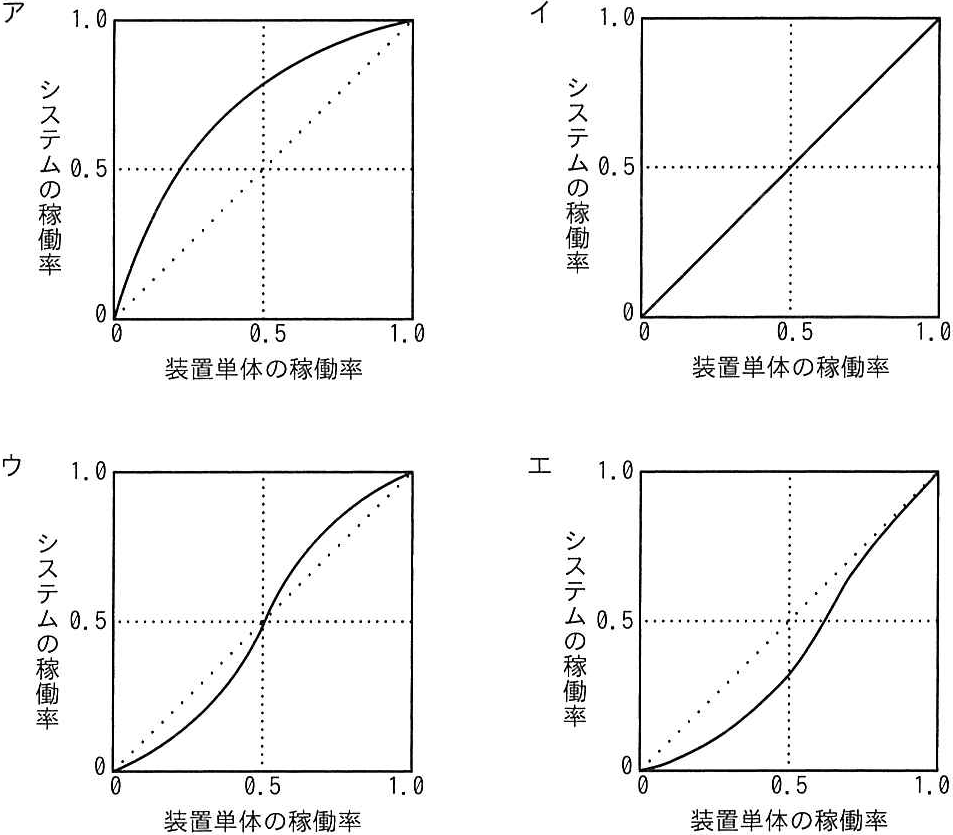

解答の図
並列と直列を組み合わせた3装置構成の稼働率は、装置単体稼働率xの多項式で表され、xが0と1で0と1を通り、途中でS字状に変化します。並列部で信頼性が上がる形状のグラフに対応する選択肢が正解で、設問の構成に合致するのはエです。
