システム監査技術者 2014年 春期 問14
14 / 25

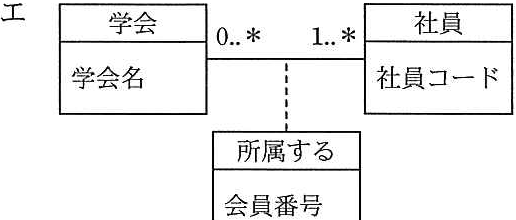

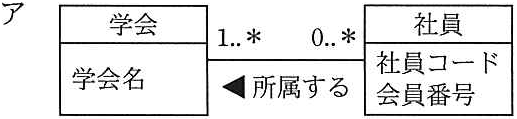

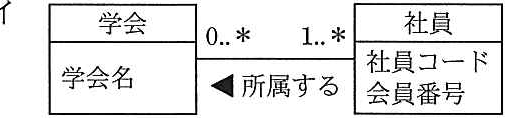

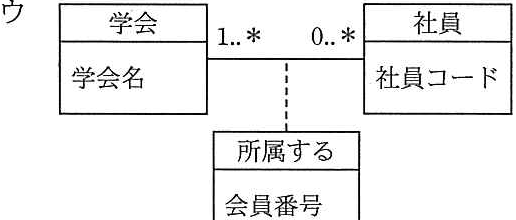

ある研究所において、社員は一つ以上の学会に所属している。社員と学会の関係を UML を用いて表した図のうち、適切なものはどれか。ここで、会員番号は学会が所属 する会員を一意に識別するために付与する番号である。
正解と解説
表示する
正解 ウ

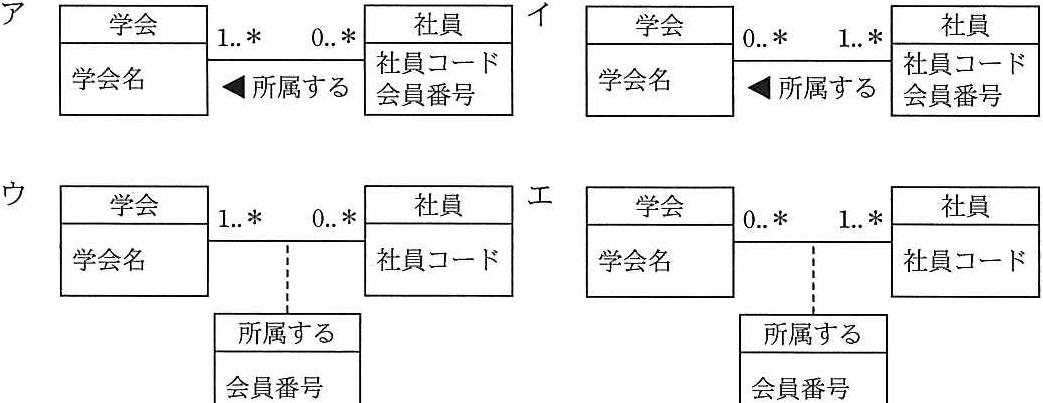

解答の図
社員は一つ以上の学会に所属し、学会にも複数の社員が所属するので多対多の関連となり、会員番号は社員と学会の組合せ(関連)に付与される属性です。この関連を関連クラスとして表現し、多重度を社員・学会とも1以上・0以上で正しく示した図が適切です。
