エンベデッドシステムスペシャリスト 2013年 春期 問12
12 / 25

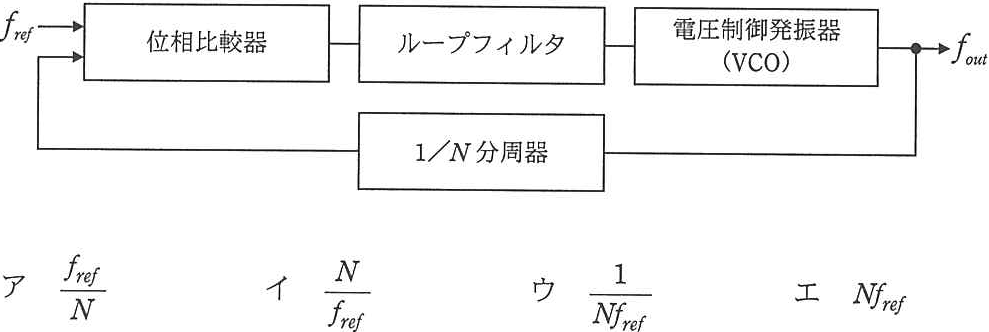

図に示す PLL がロック状態の場合,出力波数fouを基準周波数fterで表したもの はどれか。ここで、分周器の分周比はNとする。 fri 電圧制御発振器 位相比較器 ループフィルタ →fout (VCO) 1/N分周器
正解と解説
表示する
正解 エ
Nf_ref
PLLがロックすると、VCO出力foutを1/N分周した信号が基準周波数frefと一致する。すなわちfout/N=frefなのでfout=N×fref(エ)。
