エンベデッドシステムスペシャリスト 2015年 春期 問13
13 / 25

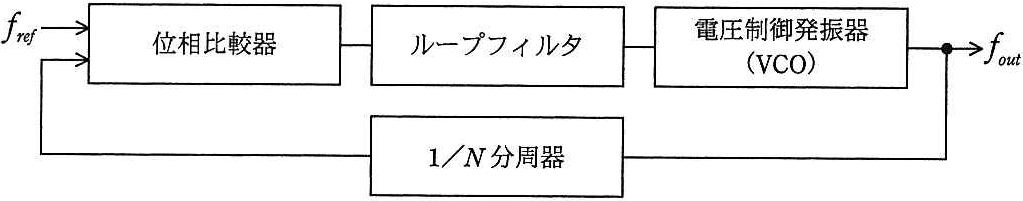

図に示す PLLがロック状態の場合,出力周波数「oulを基準用波数「rで表したもの はどれか。ここで、分周器の分周比はNとする。 電圧制御発振器 位相比較器 ループフィルタ →fout (VCO) 1/N分周器 frer N
正解と解説
表示する
正解 エ
Nf_ref
PLLがロック状態のとき、位相比較器の2入力の周波数が等しくなるため、fout/N=fref、すなわちfout=N×fref(基準周波数のN倍)となります。分周器で出力をN分周した信号が基準周波数と一致する点が要点です。
