エンベデッドシステムスペシャリスト 2015年 春期 問14
14 / 25

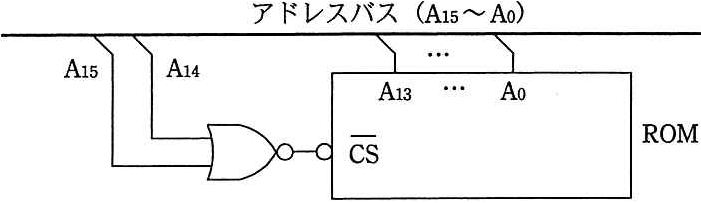

プログラムと定数を ROM から読み出すために、アドレスバスとチップセレクト 号(CS)を図のように接続した。アドレスバスはAOがLSB である。このROMにア クセスできるメモリアドレスの範囲はどれか。ここで,解答群の数値は 16進数で表記 してある。 アドレスバス(A15~AO) A15 A14 A13 Ao ROM -O CS
正解と解説
表示する
正解 ウ
4000~FFFF
上位アドレスビットとCS(チップセレクト)の接続から、このROMが選択される(CSが有効になる)アドレス範囲が決まります。図の接続では特定の上位ビットの組合せのときアクセスでき、その範囲は4000〜FFFF(16進)となります。
