エンベデッドシステムスペシャリスト 2018年 春期 問13
13 / 25

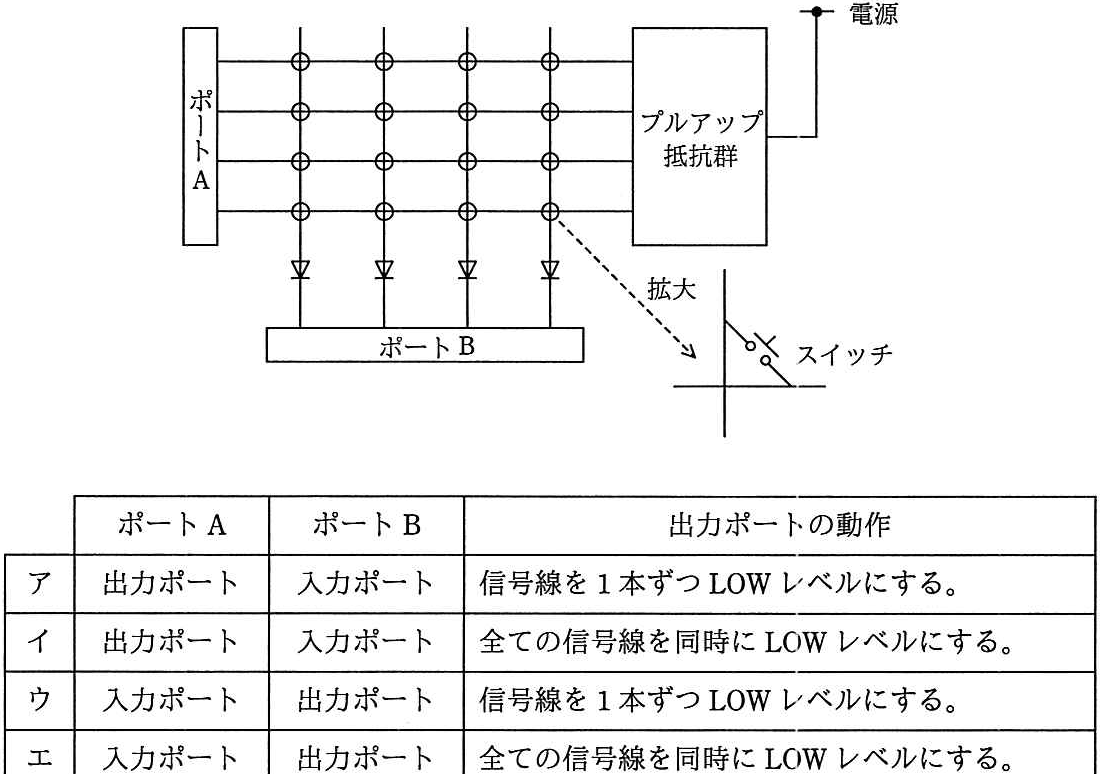

図に示すマトリクススイッチにおいて、キーセンスを行うときのポートの機能と 動作の組合せとして、適切なものはどれか。 電源 中 ポ プルアップ ト 抵抗群 A ¥ ¥ Y 拡大 ......→ ※スイッチ ポートB ポート A ポート B 出力ポートの動作 出力ポート 入力ポート 信号線を1本ずつLOWレベルにする。
正解と解説
表示する
正解 ウ
マトリクススイッチのキーセンスでは、一方を出力ポート、他方を入力ポートとし、出力側の信号線を1本ずつLOWにして走査し、入力側で押下を検出します(正解ウ)。
