エンベデッドシステムスペシャリスト 2018年 春期 問16

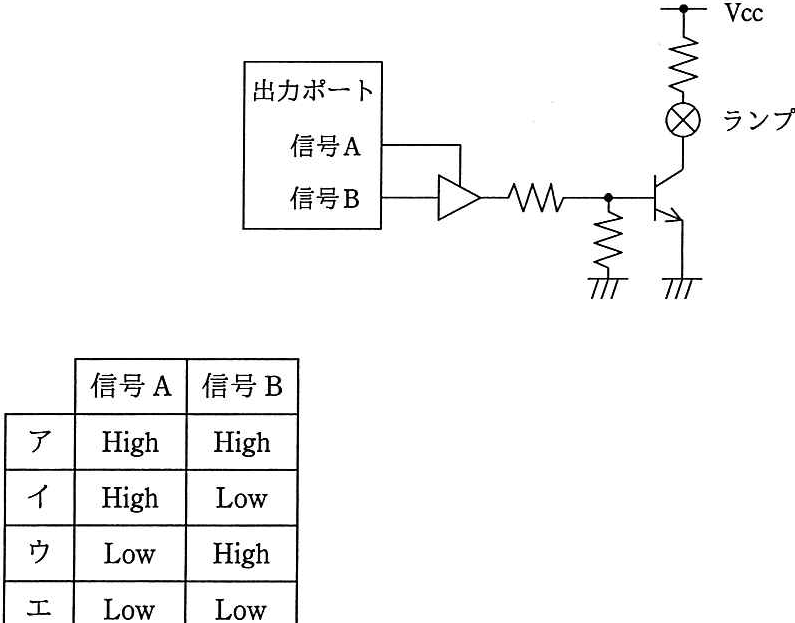

マイコンの出力ポートに接続されたランプ回路を図に示す。ランプが点灯するの はどの場合か。 Vcc 出力ポート ランプ 信号A 信号B 信号 A 信号 B

ア

イ

ウ

エ

正解と解説

表示する

正解 ア

出力ポートの回路構成から、信号Aと信号BがともにHighのときにランプが点灯します(正解ア)。図が参照できないため点灯条件のみ示します。
