エンベデッドシステムスペシャリスト 2018年 春期 問15
15 / 25

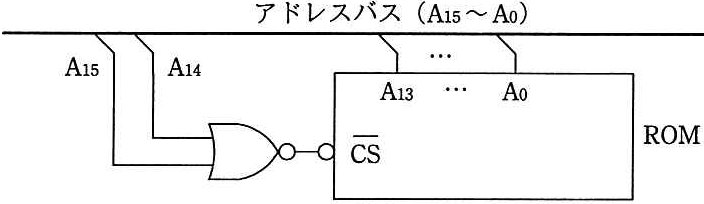

プログラムと定数を ROMから読み出すために、アドレスバスとチップセレクト 信号(CS)を図のように接続した。アドレスバスはA0がISB である。このROM にアクセスできるメモリアドレスの範囲はどれか。ここで、解答群の数値は 16進数 で表記してある。 アドレスバス(A15~AO) ・・・ A15 A14 A13 ..... Ao ROM CS
正解と解説
表示する
正解 ウ
4000~FFFF
CS(チップセレクト)へのアドレス線の接続からデコードされる範囲を求めると、このROMのアクセス範囲は4000〜FFFFになります(正解ウ)。図が参照できないためデコード結果のみ示します。
