エンベデッドシステムスペシャリスト 2024年 秋期 問11
11 / 25

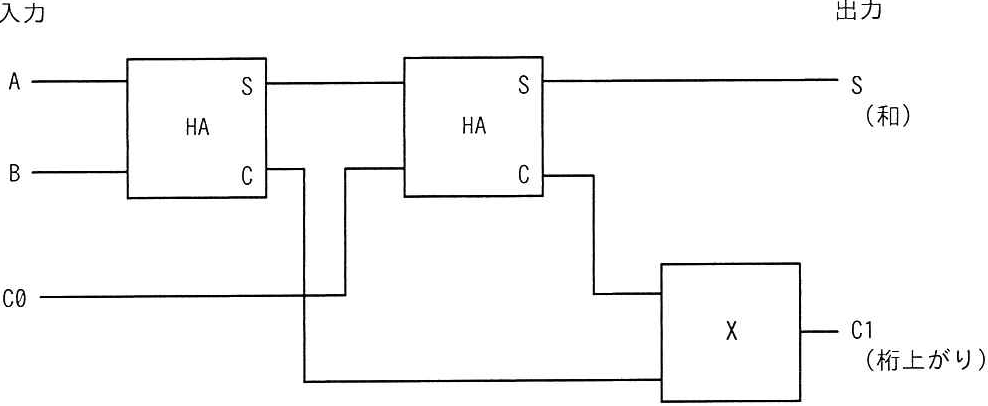

図の全加算器において、Xに当てはまる論理ゲートとして、適切なものはどれか。 ここで、HAは半加算器、入力のCOは、下位の桁からの桁上がり、号を表す。 出力 入力 A一 S S -S HA (和) HA B 一 C C co - - C1 (桁上がり)
正解と解説
表示する
正解 エ
OR
全加算器を2つの半加算器で構成する場合、最終的な桁上がりC1は、2つのHAが出す桁上がりのいずれかが1のときに1となります。よって両者をORで結ぶゲートが入り、エ(OR)が正解です。
