エンベデッドシステムスペシャリスト 2025年 秋期 問11
11 / 25

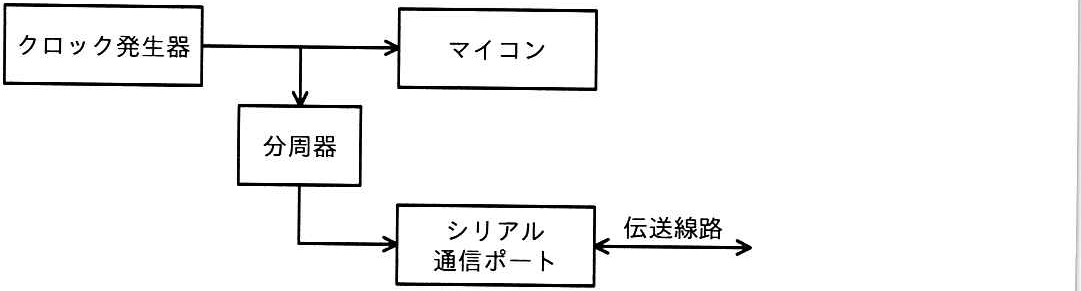

マイコンに供給するクロックとシリアル通信ポートに使用するクロックとを共用す るマイコンシステムがある。nが自然数のとき、クロックを2分の1に分周して 57.6k ビット/秒の通信速度が得られるクロック周波数は何 MHzか。ここで、シリア ル通信ポートのクロックの誤差は5%以内とする。 クロック発生器 マイコン 分周器 シリアル 伝送線路 → 通信ポート
正解と解説
表示する
正解 イ
60
57.6kビット/秒を得るには、2分周後のクロックが57.6kの整数倍である必要があります。60MHzを2分周すると30MHz、これを整数分周して57.6kに近い値(誤差5%以内)が得られます。選択肢の周波数のうち条件を満たすのは60MHzで、イが正解です。
